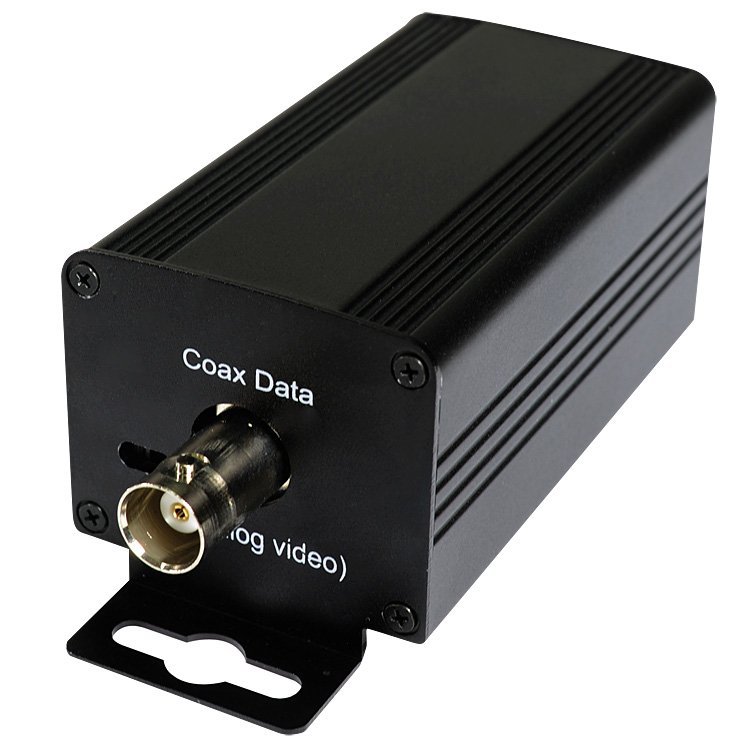

DA-EC1101T

Передатчик Ethernet через коаксиальный кабель

Передатчик Ethernet через коаксиальный кабель

  • Возможность подключения Full HD IP-видеокамер через существующий коаксиальный кабель
  • Двустороннее подключение позволяет использование прибора как передатчик в паре с приемником
  • Поддержка питания по PoE (IEEE 802.3af, IEEE 802.3at)
  • Поддержка технологии plug-n-play ("включай и работай") без установки IP-адресов


Статус: (19 октября 2017)

Трасивер DA-EC1101R / DA-EC1101T от компании IDIS позволяет осуществить передачу данных и питания PoE стандартов IEEE802.3af и IEEE802.3at при использовании коаксиального кабеля. Устройства работают в паре, устройство DA-EC1101R уставнавливается на стороне сревера и оборудован блоком питания 48 В, его ответная часть DA-EC1101T является пассивным устройством. Гарантирована передача данных на расстояние до 800 метров. Пропускная способность такого канала, может позволить передать по коаксиальному кабелю потоки с 4 IP-видеокамер, для этого потребуется установка сетевого коммутатора на стороне IP-видеокамер.

Такое решение может быть полезным, при модернизации старой аналоговой системы видеонаблюдения и невозможности замены кабеля на витую пару, например при скрытой прокладке в зданиях не допускающих иного метода прокладки и невозможности проведения ремонтных работ.

Коаксиальный кабель необходимо оборудовать разъемами BNC для подключения к устройствам DA-EC1101R и DA-EC1101T. К кабелю предъявлены требования к волновому сопротивления от 25 до 100 Ом.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

КОАКСИАЛЬНЫЙ ИНТЕРФЕЙС

Подключение

BNC, RG-59/U или идентичный

Импеданс

25 - 100 Ом

Расстояние

До 800 м

Порт

1 канал

RJ-45 ИНТЕРФЕЙС

Подключение

RJ45, Aвто-определение MDI / MDI-X

Тип кабеля

Категория 5 или выше

Расстояние

До 100 м

Скорость

10/100 Base-T, дуплекс / полудуплекс

Задержка

3 мс

Пропускная способность

85 Мбит/с

ОБЩИЕ

Размеры (Ш x В x Г)

43 x 39 x 100 мм

Вес нетто

145 г

Рабочая температура

-40 … +85 °C

Питание

48 В постоянного тока

Потребление

60 Вт

Сертификаты

FCC, CE, KC
