IDIS
PoE-удлинитель
Гибкое решение для сетей большой протяженности
IDIS PoE-удлинитель
Передача данных и питания на расстоянии до 500 м
PoE-удлинитель — это специализированное устройство для сетей большой протяженности, которое обеспечивает Ethernet соединение на расстоянии до 500 метров. Этот универсальный коммутатор позволит интеграторам и конечным пользователям создавать сети передачи данных преодолевая требования типовых кабелей по установке репитеров через каждый 100 метров. Соединяя сетевой видеорегистратор и видеокамеру используя PoE-удлинитель, пользователи cмогут создавать сети, не используя несколько последовательно подключенных репитеров, что обеспечит экономию средств и упростит топологию сети.
Ключевые особенности
• Передача питания по UTP-кабелю на расстояние до 500 метров
• Передача данных по UTP-кабелю на расстояние до 700 метров
• Plug-and-play без каких-либо дополнительных настроек
• Поддержка пропускной способности сети в 1 Гбит/с (IEEE802.3at) в качестве PoE инжектора
• Поддержка пропускной способности сети в 1 Гбит/с (IEEE802.3at) на расстояние до 100 метров в качестве PoE Репитера
• Передача данных по UTP-кабелю на расстояние до 700 метров
• Plug-and-play без каких-либо дополнительных настроек
• Поддержка пропускной способности сети в 1 Гбит/с (IEEE802.3at) в качестве PoE инжектора
• Поддержка пропускной способности сети в 1 Гбит/с (IEEE802.3at) на расстояние до 100 метров в качестве PoE Репитера
Примеры подключения Long Reach PoE

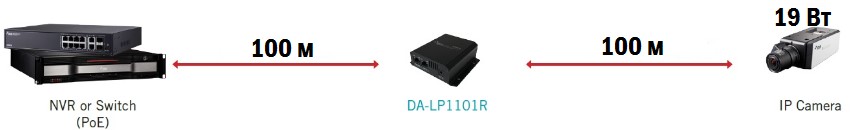

1. Использование DA-LP1101R в качестве PoE-репитера без внешнего питания, максимальное энергопотребление камеры 19 Вт

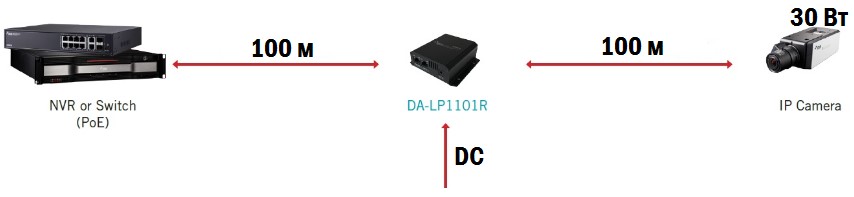

2. Использование DA-LP1101R в качестве PoE-репитера с внешним питанием, максимальное энергопотребление камеры 30 Вт
3. Совместное использование передатчика DA-LP1101R и приёмника DA-LP1101T без внешнего питания, максимальная энергопотребление камеры 13 Вт

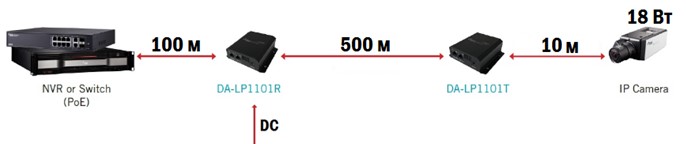

4. Совместное использование передатчика DA-LP1101R с внешним питанием и приёмника DA-LP1101T, максимальное энергопотребление камеры 18 Вт

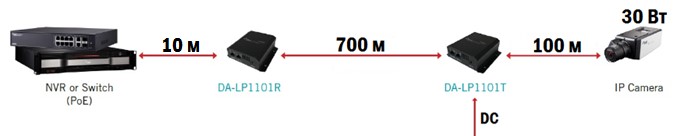

5. Совместное использование передатчика DA-LP1101R и приёмника DA-LP1101T с внешним питанием, максимальное энергопотребление камеры 30 Вт
Покрытие большего расстояния с меньшими затратами
Для покрытия UTP-линии протяжённостью 500 метров потребуется 4 PoE-репитера, то же самое можно сделать, используя всего один PoE-удлинитель. C увеличением протяжённости линии, рентабельность резко возрастает, учитывая стоймость PoE-репитеров.

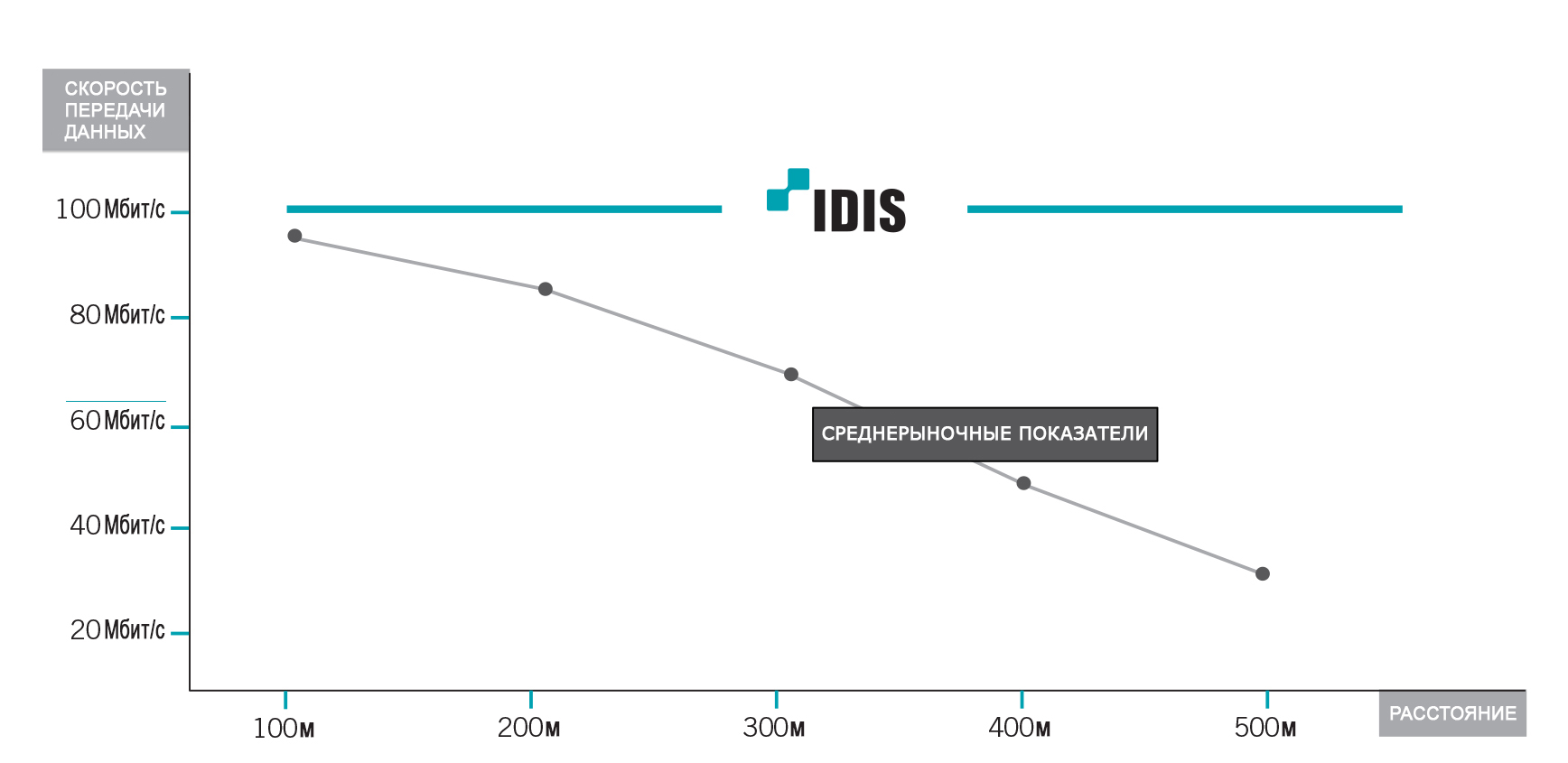

Бесшовная передача на скорости 100 Мбит/с
Даже при превышении длины до 500 метров, PoE-удлинитель будет поддерживать скорость передачи 100 Мбит/с.
-
Простота установки
и обслуживанияПросто подключив PoE-удлинители на всех выходах сетевого видеорегистратора и видеокамер, пользователи смогут создавать бесшовную сетевую топологию. PoE-удлинитель избавляет от необходимости в установке каких-либо репитеров в линии, что приводит к значительной экономии на обслуживании и минимизации рисков повреждения под воздействием внешних факторов. -
Удобство и масштабируемость
Конструкция PoE-удлинителя обеспечивает его совместимость со всеми моделями регистраторов и камер. При необходимости он также позволяет отдельно подавать питание для большей стабильности сетевой среды.
DA-LP1101R | DA-LP1101T | |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||
Функция PoE-инжектора/репитера | ||
Порт |
RJ45 x 1 с PD RJ45 x 1 с PSE |
- |
Подключение | RJ45, Auto-MDI / MDI-X Sensing | - |
Вход питания | IEEE 802.3at, 48 ~ 56V DC | - |
Выход питания | Max. 720мA | - |
Стандарт PoE |
IEEE 802.3at PD IEE 802.3at PSE |
- |
Максимальная мощность | до 30 Вт | - |
Пропускная способность | 10 / 100 / 1000 Мбит/с | - |
Функция PoE-удлинителя | ||
Порт |
RJ45 x 1 с PD RJ45 x 1 с PSE |
|
Подключение | RJ45, Auto-MDI / MDI-X Sensing | |
Вход питания | IEEE 802.3at, 48 ~ 56V DC | |
Выход питания | Max. 720мA | |
Стандарт PoE | до 30 Вт (в зависимости от протяженности сети и питания на входе) | |
Максимальная мощность | UTP CAT5E или выше | |
Пропускная способность | 10 / 100 Мбит/с | |
Индикация и кнопки | ||
Индикатор передачи данных | 2 желтых LED (Link / Activity LED per Ethernet Port) | |
Статус PoE | 1 зеленый LED (PSE LED) | |
Кнопка сброса | None | |
Индикатор питания | 1 зеленый LED | |
Общие | ||
Размеры (Ш х В х Г) | 102 мм x 34 мм x 96 мм | |
Вес нетто | 226 г | |
Рабочая температура | -10°C ~ 50°C (14°F ~ 122°F) | |
Влажность | 0% ~ 90% | |
Сертификаты | KC, CE, FCC |
ПРОИЗВОДИТЕЛЬНОСТЬ
|
||||
Расстояние | Скорость передачи данных | DA-LP1101T IEE802.3at Выход PoE совместимость (используя UTP CAT5E Cable) | ||
DA-LP1101R с IEEE 802.3at |
DA-LP1101R с 56V DC Input |
DA-LP1101T с 56V DC Input |
||
100 м | 100 Мбит/с | 19.65 Вт | 27.80 Вт | 30.68 Вт |
200 м | 100 Мбит/с | 18.28 Вт | 25.57 Вт | 30.68 Вт |
300 м | 100 Мбит/с | 16.81 Вт | 23.24 Вт | 30.68 Вт |
400 м | 100 Мбит/с | 16.00 Вт | 20.85 Вт | 30.68 Вт |
500 м | 100 Мбит/с | 13.36 Вт | 18.01 Вт | 30.68 Вт |
600 м | 100 Мбит/с | 30.68 Вт | ||
700 м | 100 Мбит/с | 30.68 Вт |
