Подробный обзор на IP-видеокамеру DC-T3533HRX

1 марта 2018

 1. Устройство камеры

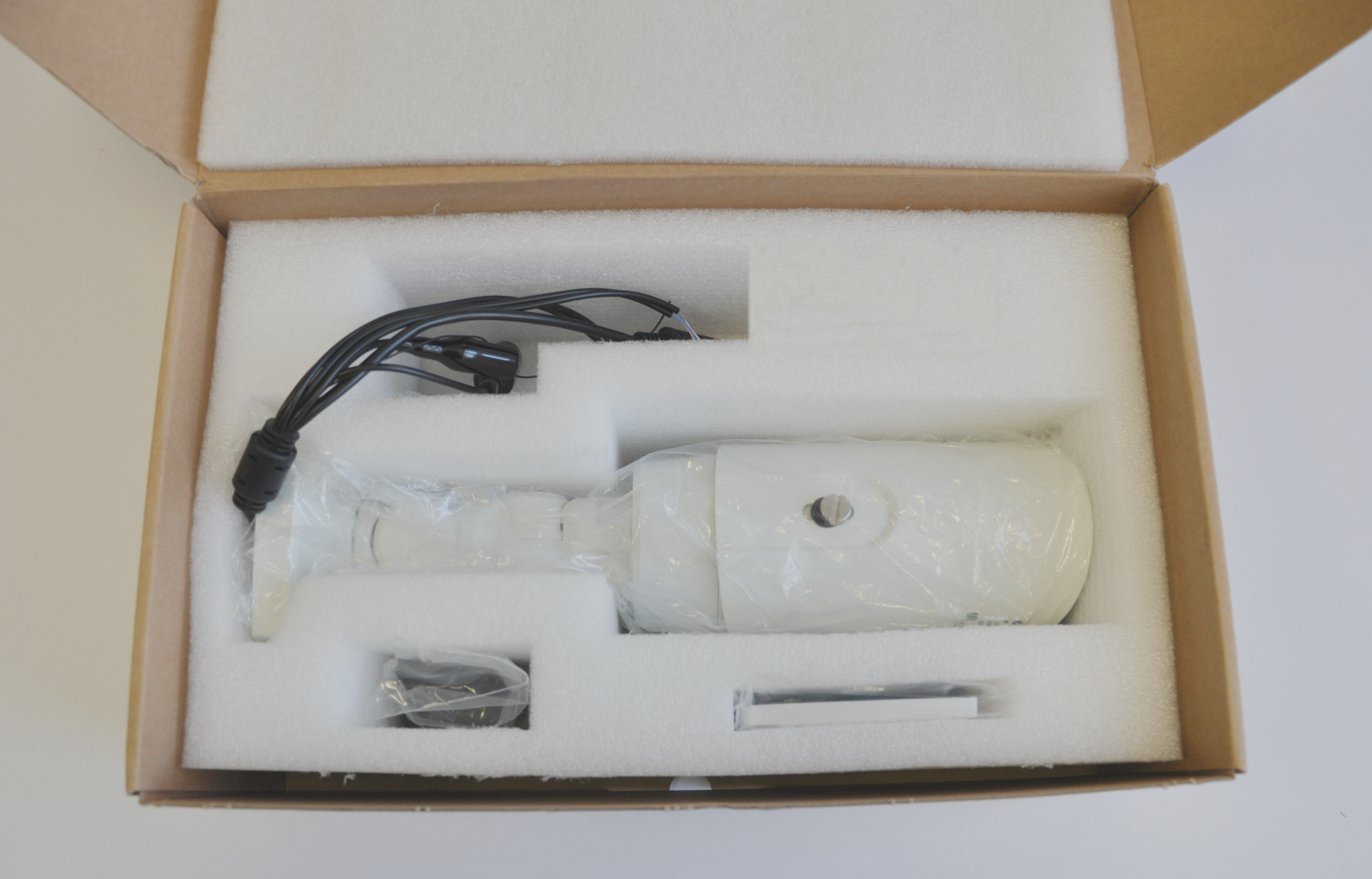

Фото 1. Упаковка камеры

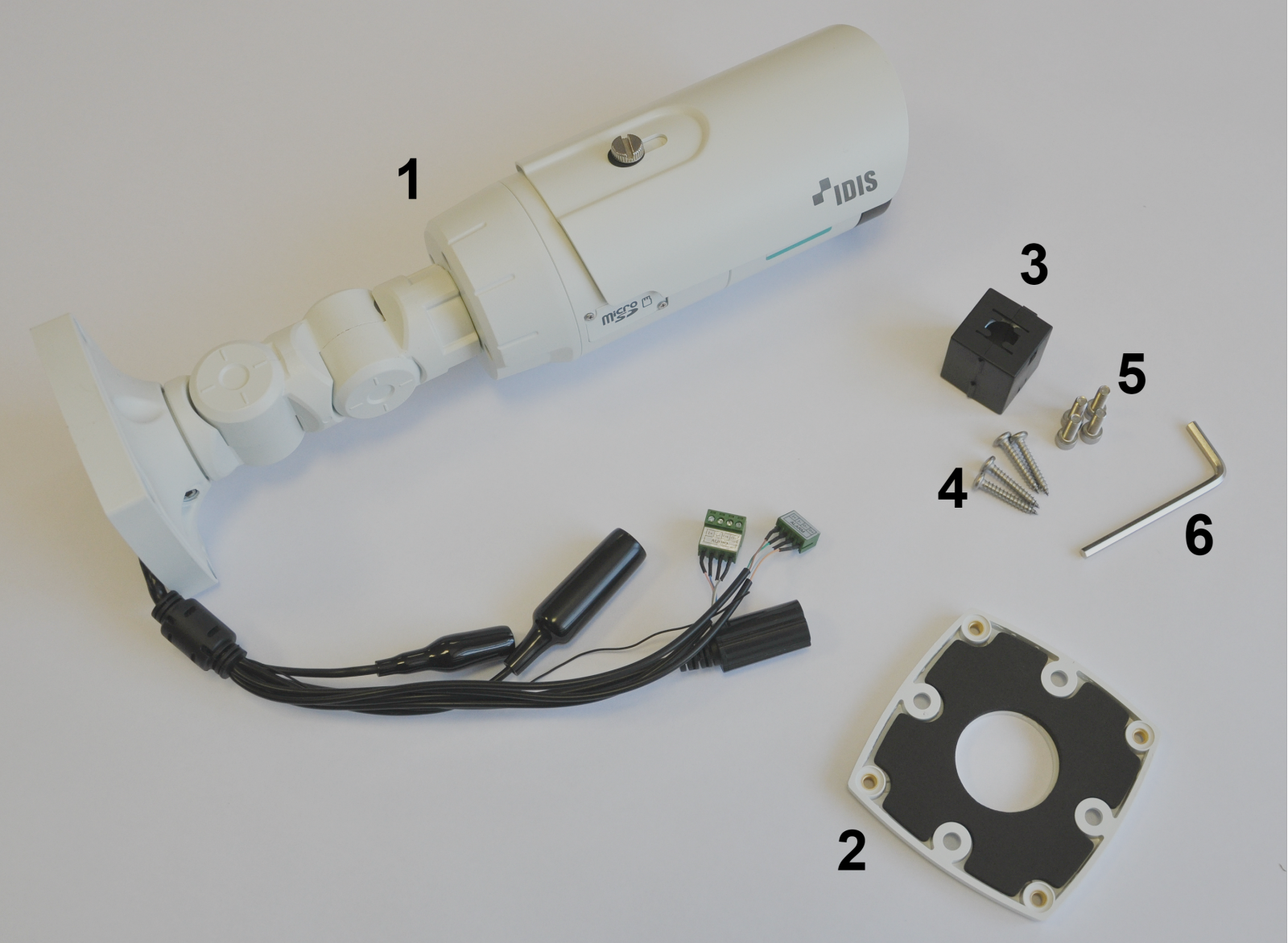

Фото 2. Комплект поставки: 1-камера; 2 –диэлектрическая подложка для монтажа; 3 –дополнительный ферритовый фильтр;    4 –саморезы для монтажа диэлектрической подложки; 5 –винты для монтажа камеры; 6 –шестигранник для установки положения камеры



 1.1 Корпус и кронштейн

Форм-фактор камеры цилиндрический. Корпус выполнен из металла и имеет белый цвет. Снаружи на корпусе расположено место для установки солнцезащитного козырька, а также крепящаяся на двух винтах крышка слота для установки карты памяти.

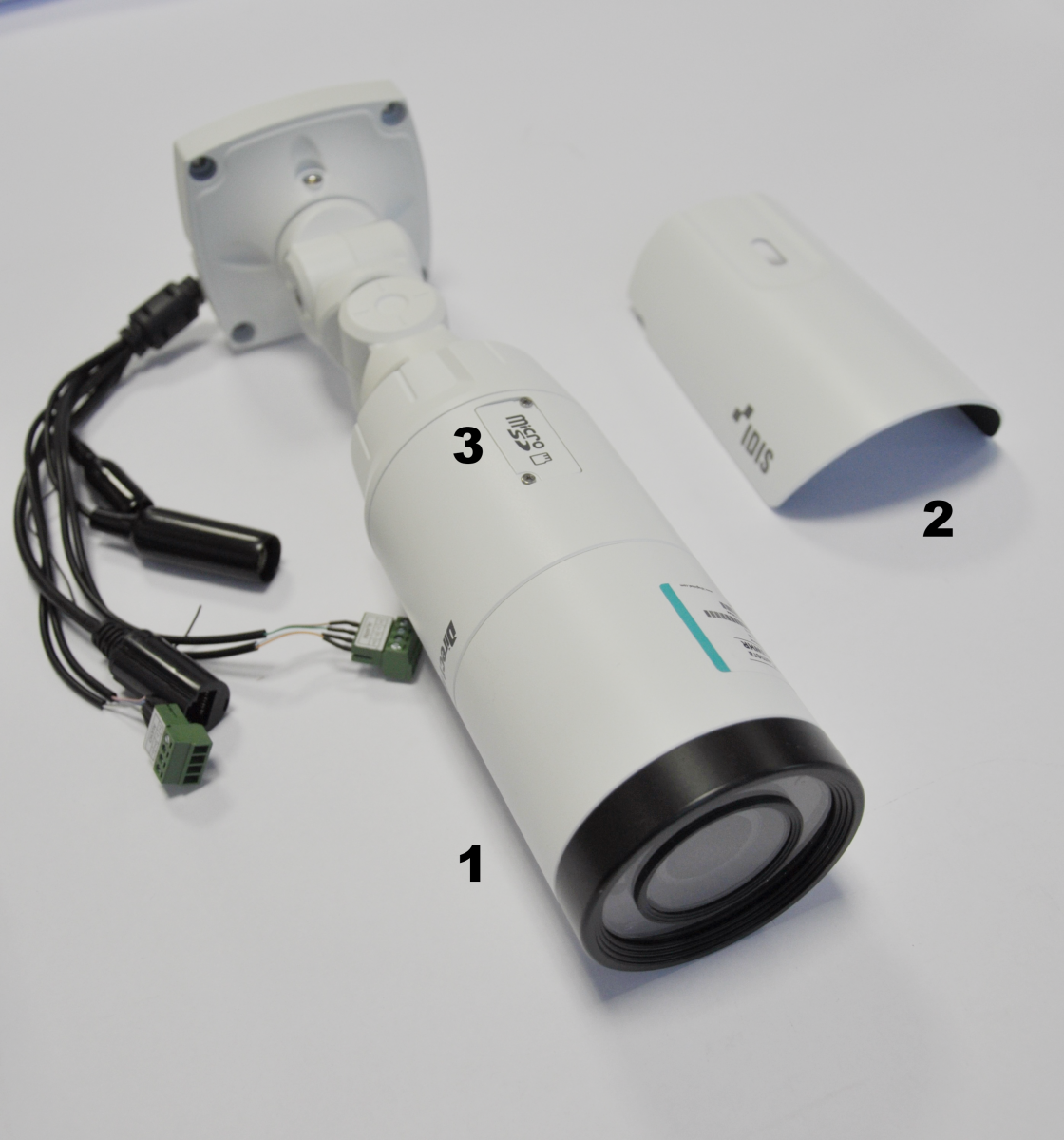

Фото 3. Корпус камеры: 1 –камера; 2 –солнцезащитный козырёк; 3- слот для установки карты памяти

Устройство кронштейна позволяет одновременно изменять положение камеры в вертикальной и горизонтальной плоскостях, основание кронштейна не герметично, для защиты кабеля от внешней среды, по-видимому, предполагается использование монтажной коробки.

Входящая в комплект диэлектрическая подложка, которая должна использоваться при монтаже камеры на электропроводящую поверхность, видится мне очень удобным дополнением для обеспечения комплексной электрозащиты изделия.





Фото 4. Кронштейн: 1-4 –регулируемые колена; 5 –диэлектрическая подложка



1.2 Реализация IP66

Реализация уровня пылевлагозащиты IP66 подтверждается наличием герметизирующих резиновых прокладок между всеми деталями камеры: защитным стеклом, крышкой объектива, корпусом, кронштейном и кабелем. Защитная крышка слота для установки карты памяти также герметизирована.

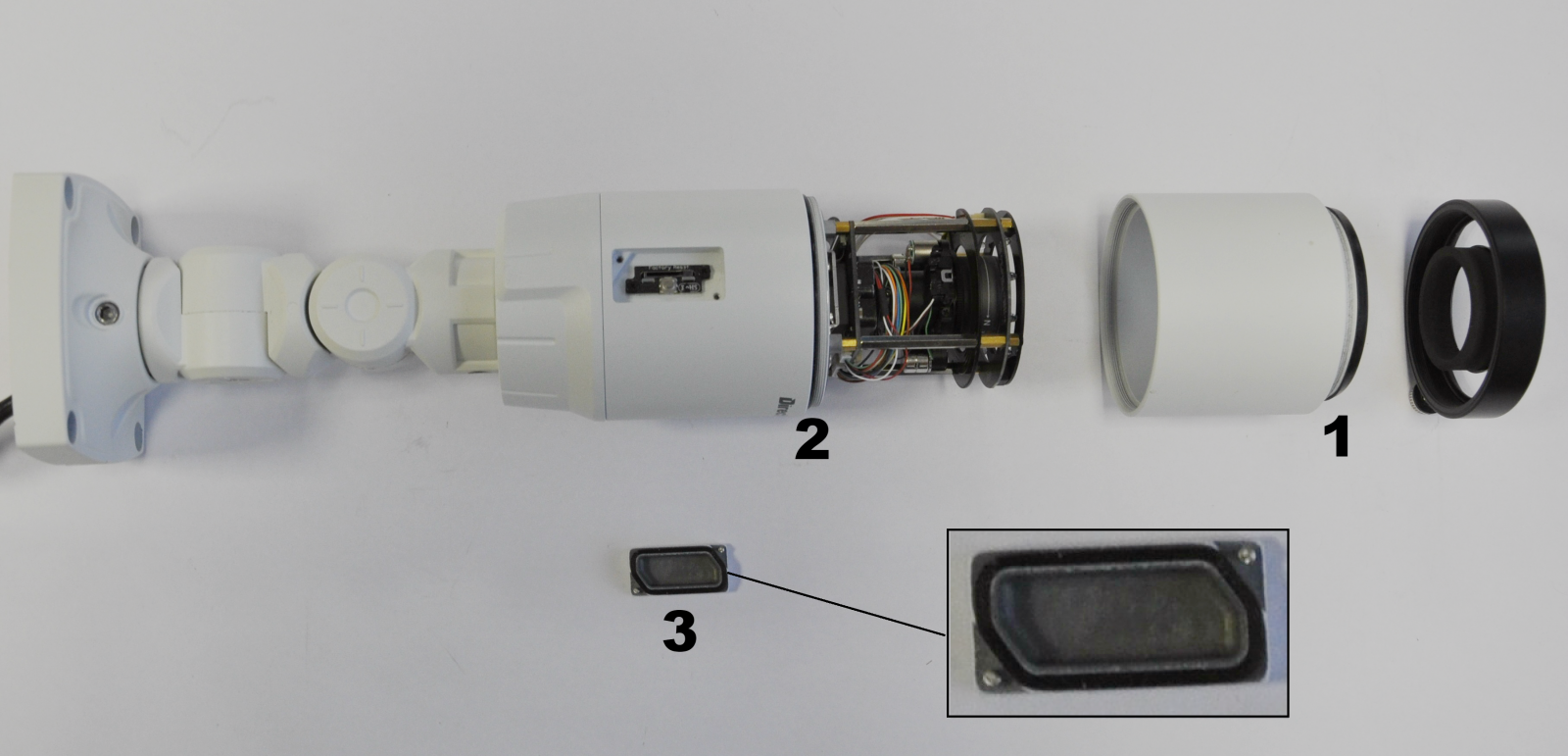

Фото 5. Реализация IP66: 1 –прокладка под крышку с защитным стеклом; 2 –прокладка под крышку объектива; 3 –прокладка на крышке слота для установки карты памяти



 1.3 Кабель

Разъёмы на кабеле включают в себя: герметизированный разъём для внешнего питания 12В, герметизированный BNC видеовыход. Разъём RJ 45 для подключения UTP-кабеля, клеммные контакты аудиовхода и аудиовыхода и клеммные триггерные контакты для тревожных датчиков. Обращает внимание то, что отдельно выведена жила заземления камеры, а ближе к основанию кабеля установлен ферритовый фильтр.

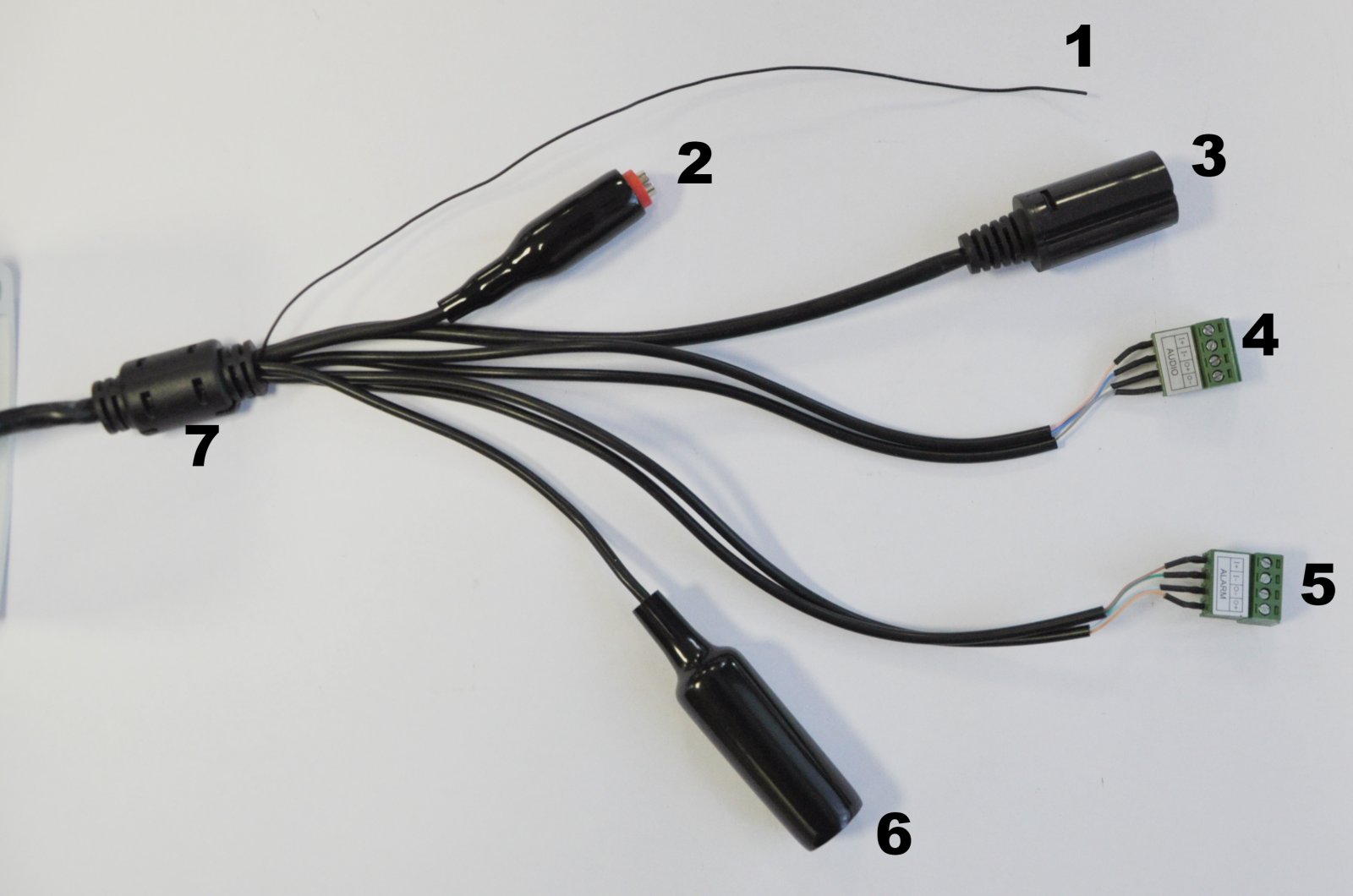

Фото 6. Кабель: 1 –жила заземления; 2 –вход внешнего питания 12 В; 3 –Разъём RJ-45; 4 –клеммные контакты аудиоканалов; 5 –клеммные контакты тревожных датчиков; 6 –BNC видеовыход; 7 –ферритовый фильтр

 2. Оптическая часть

 2.1 Объектив

На камере установлен моторизированный варифокальный объектив японского производства, имеющий разрешение 6 Мп, что даже превышает заявленное разрешение данной камеры. Фокусное расстояние объектива 3.6-10 мм, F 1.8-2.8. Управление диафрагмой осуществляется по технологии P-Iris, о которой расскажу далее.



2.2 Матрица

Размер матрицы больше, чем стандартные 1/3” и составляет 1/1.8” (7.2x5.3 мм), то есть исходя из разрешения 2592x1944 линейный размер пикселя составляет 2.7 микрометра, в виду чего камера обладает неплохими характеристиками светочувствительности 0.15 Лк при F=1.8 при отношении сигнал/шум не менее 45 дБ.



 3. Внутреннее устройство

 3.1 ИК-подсветка

В камере установлено 10 ИК-диодов, с минимальной эффективной дальностью 30 метров. При этом обычно производители заявляют только максимальную дальность ИК-подсветки, которая определяется как расстояние, на котором можно визуально различать крупные объекты в полной темноте.

ИК-диоды скрыты за подложкой черного цвета, которая помимо декоративной функции, также служит для фильтрации видимой части спектра.

 3.2 Обогреватель

В виду того, что у этой камеры заявляется малое энергопотребление 11.4 Вт с возможностью эксплуатации при температуре -40 °C и холодном старте при -20 °C  в ней используется нестандартный обогреватель. Он установлен непосредственно на объективе в районе диафрагмы, поскольку именно эта часть камеры наиболее чувствительна к низким температурам. Обогреватель является не резистивным, а радиаторным, поэтому сам по себе потребляет только 3 Вт при подаваемом на него напряжении 5 В и не требует наличия внешнего питания 12 В.

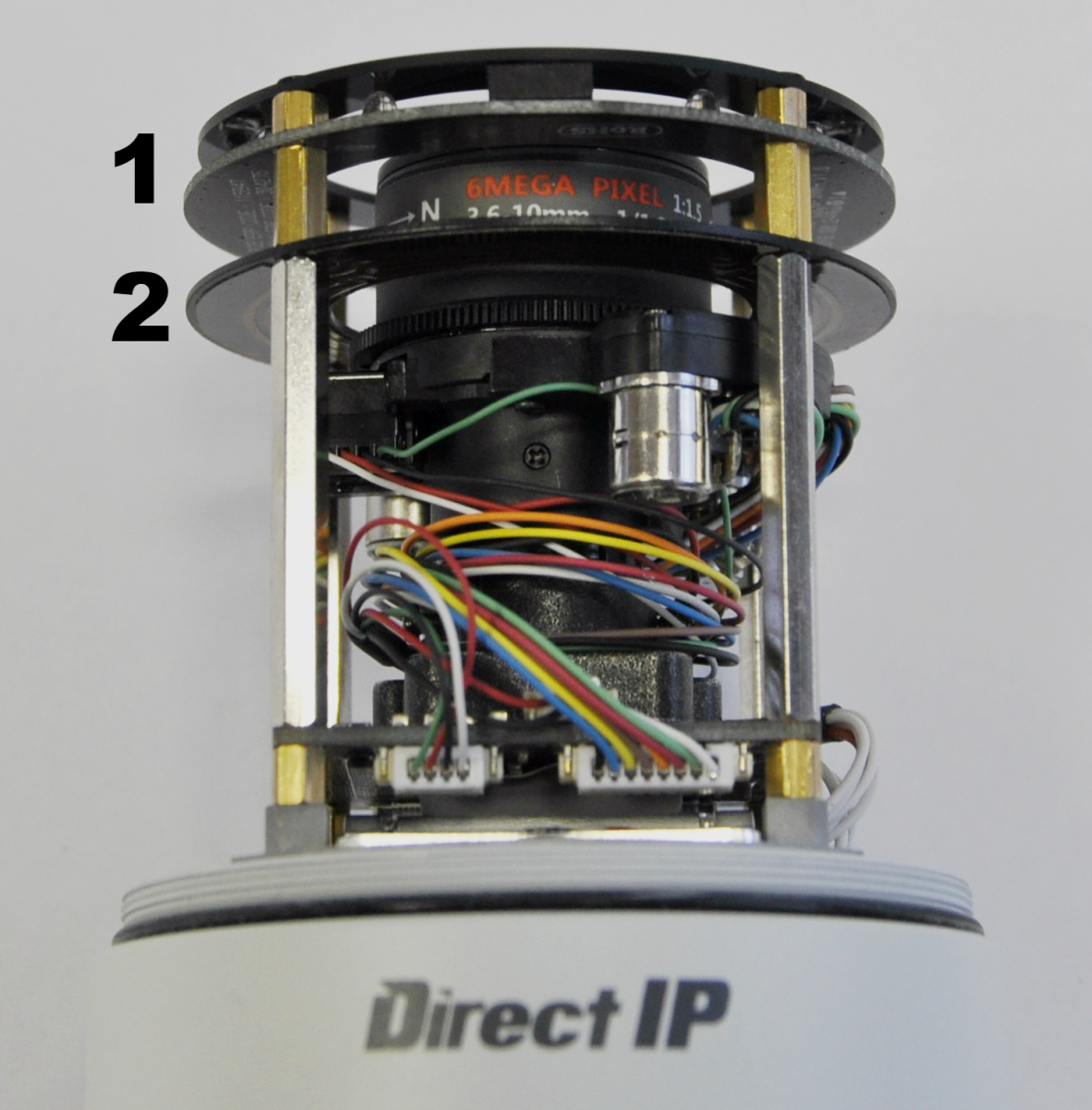

Фото 7. Внутреннее устройство: 1 –ИК-подсветка с ИК-проницаемой подложкой; 2 –обогреватель



4. Особенности

4.1 Характеристики потоков

Данная камера поддерживает такие кодеки, как MJPEG, H.264, а также набирающий популярность кодек H.265.

Помимо выбора кодеков в настройках камеры я также нашёл возможность активировать функцию под названием M.A.T. (Motion Adaptive Transmission) -адаптивную передачу видеоданных, которая снижает частоту кадров в секунду при отсутствии движения в поле зрения камеры, а также возможность активации параметра «IDIS Intelligent Codec», который согласно информации, представленной на официальном сайте является кастомизированной версией кодека H.265 и в конечном счете обеспечивает экономию до 90 % дискового пространства.

Вообще, камера способна отдавать до 4 независимых потоков.

Настройки кодека, разрешения и фреймрейта каждого потока могут настраиваться пользователем, далее представлены некоторые из возможных вариантов:

1) 1 поток- H.265 5 MP 30 к/c ;2 поток-H.264 480p 30 к/c ;

2) 1 поток- H.265 5 MP 30 к/c ;2 поток-H.264 480p 15 к/c ;3 поток-H.264 480p 15 к/c ;

3) 1 поток- H.265 5 MP 15 к/c ;2 поток-H.264 1.3 Мп 30 к/c ;3 поток-H.265 1.3 VG 15 к/с ;4 поток-H.264 480p 10 к/c

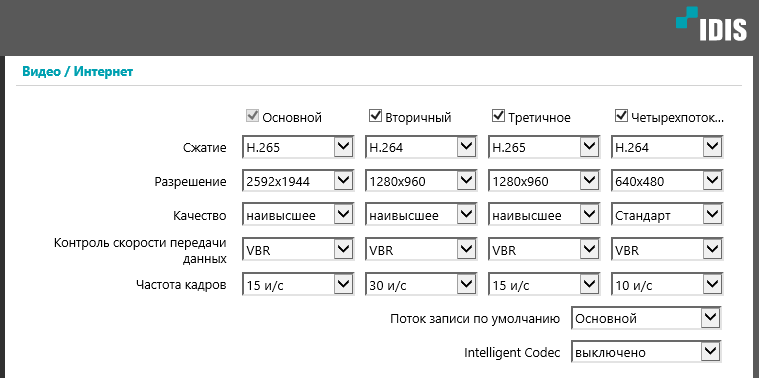

Скриншот 1. Меню настроек потоков

Также есть возможность разделить кадр по разным потокам на 4 фрагмента с максимальным разрешением до 1280x960 пикселей (1,3 Мп), что может позволить использовать одну камеру разными операторами для наблюдения в случае если в кадре наблюдается высокая интенсивность движения, которая требуется детального анализа — например пропускная зона стадиона. Или если требуется записывать только часть кадра.

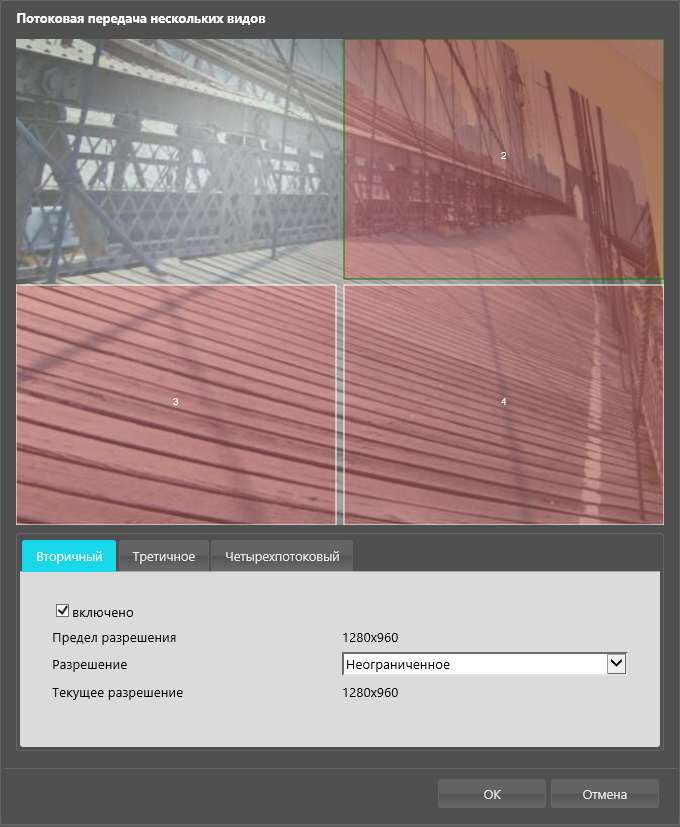

Скриншот 2. Меню разделения кадра по нескольким независимым потокам



 4.2 Расширенный динамический диапазон

В камере реализована поддержка технологии аппаратного расширения динамического диапазона TrueWDR, которая обеспечивает динамический диапазон в размере 120 дБ.

Суть данной технологии в том, что каждый кадр камера снимает дважды с разной экспозицией: с длинной выдержкой чтобы проявить затемненные участки и с короткой выдержкой – чтобы четко показать ярко освещенные зоны на сцене, затем два кадра склеиваются. Из этого пояснения становится ясно, что использование этой функции вдвое снижает максимальную частоты кадров передаваемую камерой, поэтому как минус можно отметить, что в камере отсутствует возможность передавать видеопоток с частотой 60 к/c для обеспечения real-time режима и в случае активации TrueWDR.

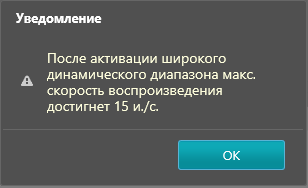

Скриншот 3. Веб-интерфейс камеры, активация TrueWDR. Уведомление о снижении максимальной частоты кадров

 4.2 Функция антитуман (De-fog)

В камере DC-T3533HRX также есть функция антитуман, которая должна программно компенсировать размытость изображения в условиях тумана, дыма или осадков.

Поскольку дым, туман, дождь и снег не являются статичными, в отдельные моменты времени камере удается заметить те детали, которые затем опять скрываются. Используя эту информацию камера с помощью программных алгоритмов восстанавливает искажённые участки кадра и оператор видит ясное изображение.

Данная функция будет особенно актуальной если запись в уличных условиях ведётся по детекции движения, поскольку при её активации исключается вероятность ложного срабатывания из-за осадков и задымлённости в кадре.

Скриншот 4. Веб-интерфейс камеры, активация функции антитуман



 4.3 Технология управления диафрагмой P-Iris

Еще одна особенность камеры DC-T3533HRX это поддержка передовой технологии управления диафрагмой P-Iris.

Использование камеры в уличных условиях с изменяющимися уровнями освещенности обязательно предполагает использование автоматически регулируемой диафрагмы. Большим минусом является тот факт, что при автоматической регулировке диафрагмы система учитывает только уровень освещенности, а не качество изображения, поэтому при высокой засветке камеры будет происходить чрезмерное закрытие диафрагмы снижающее глубину резкости и вызывающее замыливание кадра по краям. Для камеры с разрешением 5 Мп это будет особенно критичным, поскольку они устанавливаются для наблюдения за обширными участками с большим количеством объектов на различном удалении.

При использовании технологии P-Iris автоматическая регулировка диафрагмы осуществляется с помощью специальных алгоритмов со значительно более высокой точностью, а пользователь в свою очередь может вручную задавать предпочтительную величину закрытия диафрагмы F-число и диапазон скорости затвора. Результатом будет являться то, что все объекты в поле зрения камеры будут находится в фокусе при любых условиях освещённости.

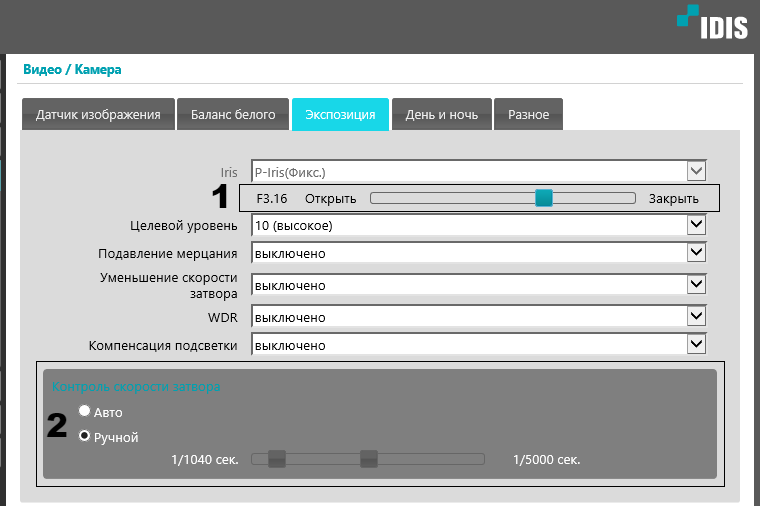

Скриншот 5. Веб-интерфейс камеры-управление P-Iris диафрагмой: 1 –задаваемое предпочтительное значение F-числа; 2 –задаваемый диапазон скорости затвора



4.4 Умная ИК-подсветка

Еще одной функцией на которую я обратил внимание является возможность принудительного отключения ИК-подсветки или регулирования её уровня мощности с шагом в 10%.

Также доступна функция умной ИК, которая автоматически регулирует мощность в соответствии с расстоянием до объекта, что позволяет избегать засветки и различать в кадре лица людей или автомобильные номера.

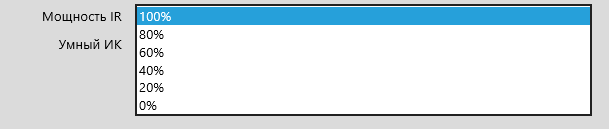

Скриншот 6. Веб-интерфейс камеры-управление ИК-подсветкой

 4.5 Функция Smart Failover

Данная камера имеет слот для подключения карты памяти объёмом до 128 Гб, благодаря которой в ней реализуется технология отказоустойчивой записи, называемая IDIS Smart Failover. Камера настраивается таким образом, что в случае обрыва связи с регистратором запись начинает производится на карту памяти. А затем после восстановления связи записи автоматическими подгружаются в NVR. Для корректной работы этой функции необходима постоянная синхронизация времени между камерой и регистратором, которая может достигаться при подключении камеры к серверу под управлением собственного ПО IDIS Solution Suite или при подключении к регистратору по протоколу Direct IP, о котором я расскажу далее.

 4.6 HTML-ссылка для онлайн-вещания

Видео с данной камеры может встраиваться на веб-страницы для организации онлайн-трансляции, для этого в одном из пунктов меню доступная для копирования автоматически сгенерированная html ссылка.

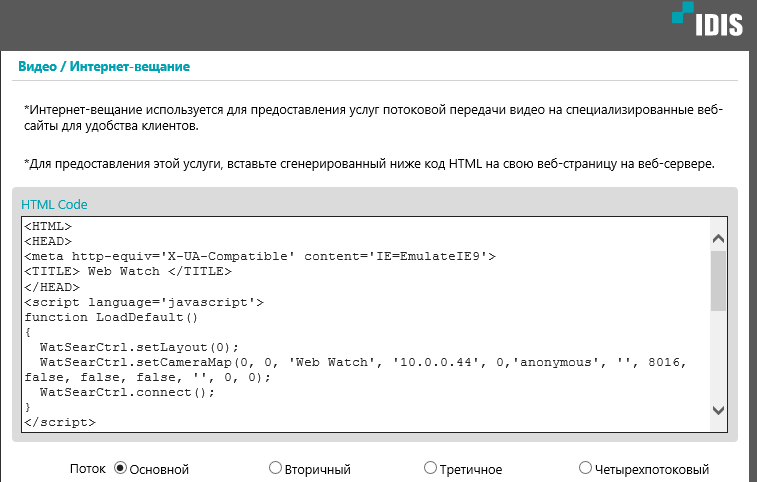

Скриншот 7. Веб-интерфейс камеры- сгенерированная html ссылка

 4.6 Детекторы в камере

В камере имеются следующие детекторы:

-движение

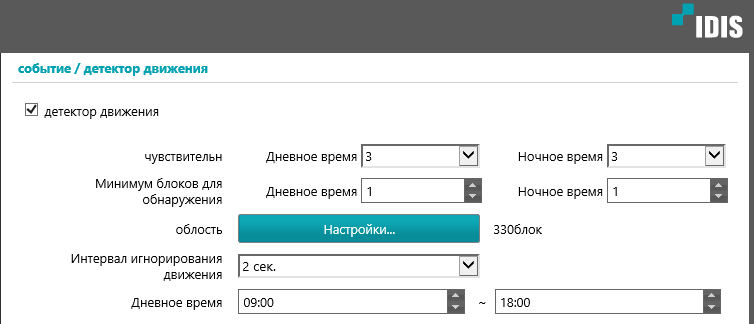

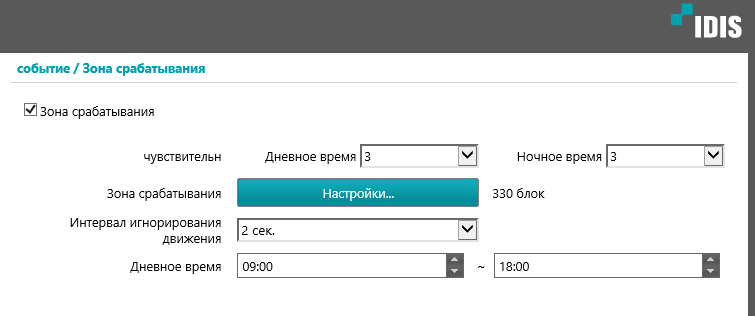

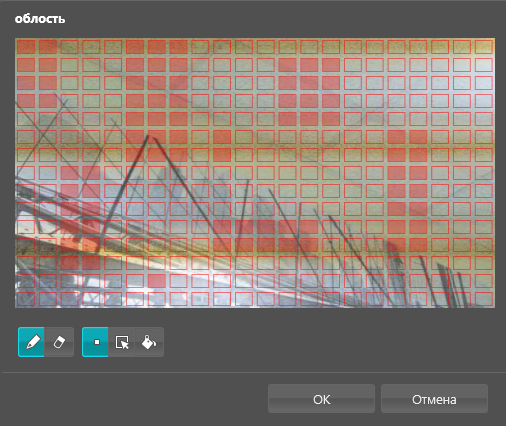

Скриншот 8. Веб-интерфейс камеры – настройки детектора движения: красные зоны-активные области детекции



Обращает на себя внимание удобство и гибкость редактора области детектирования.



-пересечение области

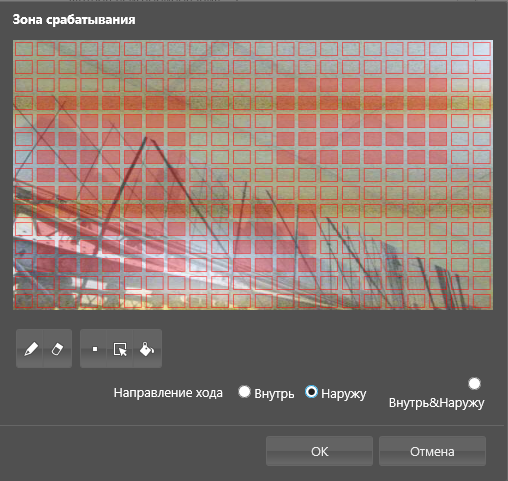

Скриншот 9. Веб-интерфейс камеры – настройки детектора пересечения области: красные зоны –активные области



-обнаружение звука

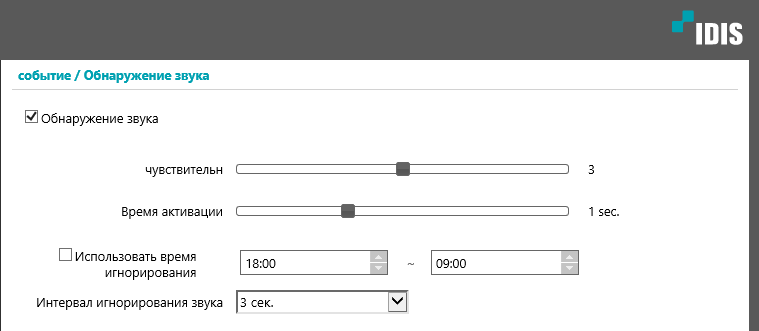

Скриншот 10. Веб-интерфейс камеры – настройки детектора звука



-воздействие на камеру

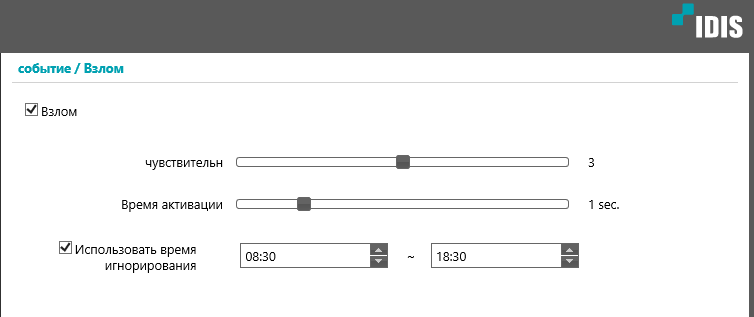

Скриншот 11. Веб-интерфейс камеры –настройки детектора внешнего воздействия на камеру



Здесь, с моей точки зрения функционал недостаточен, поскольку нельзя задать тип воздействия- поворот, закрытие объектива, отключение и т.д.

При срабатывании любого из детекторов помимо начала записи в системе возможны следующие типы уведомлений и реакций на детектированное событие:

-активация оповещателя, подключенного к тревожному выходу

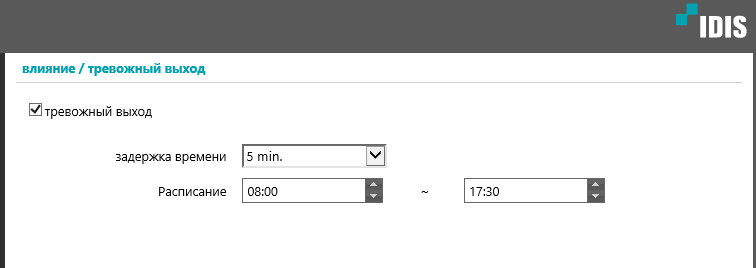

Скриншот 12. Веб-интерфейс камеры –настройки тревожного выхода

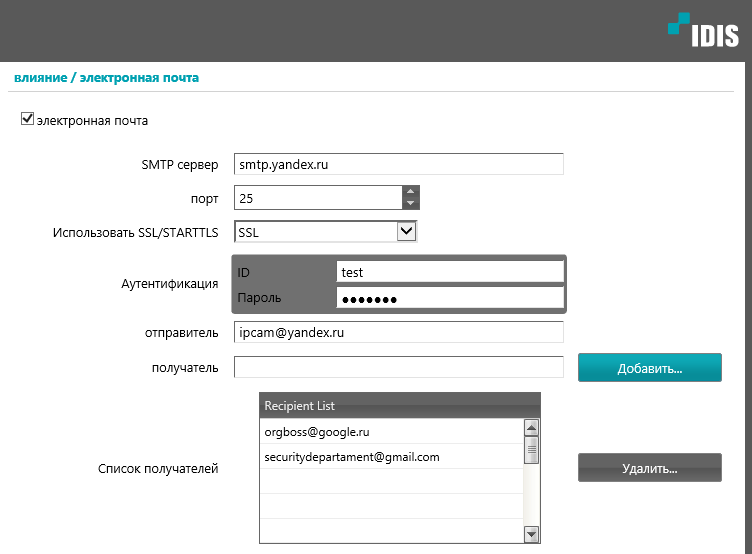

Скриншот 13. Веб-интерфейс камеры –настройки отправки уведомлений на почту



Удобным является тот факт, что добавлять можно несколько получателей тревожных писем без использования дополнительны сервисов рассылки.

-удаленный вызов на устройство по SIP протоколу

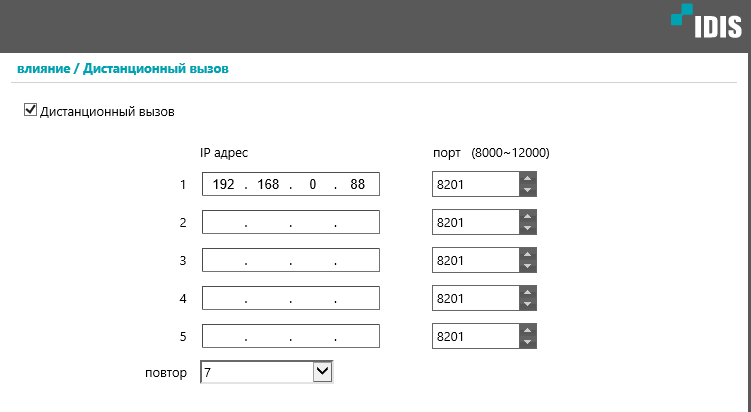

Скриншот 14. Веб-интерфейс камеры –настройки вызова на SIP-устройства



-воспроизведение звуковой тревоги в динамике подключенном к аудиовыходу камеры

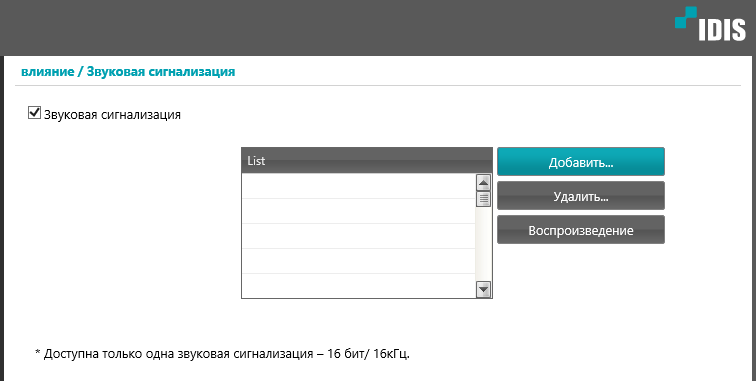

Скриншот 15. Веб-интерфейс камеры –настройки воспроизведения звуковой тревоги



В данном меню есть возможность добавлять аудиозаписи любого содержания, например, голосовое сообщение о недопущении противоправных действий, которое услышит злоумышленник при появлении в предварительно заданной области кадра в ночное время суток.

-подгрузка изображений на FTP-сервер

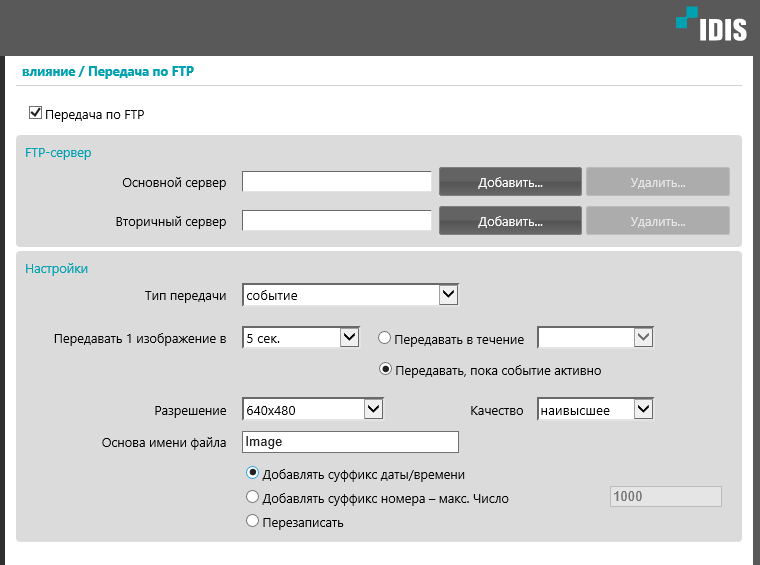

Скриншот 16. Веб-интерфейс камеры –настройки подключения к FTP-серверу



 5. IDIS Discovery

Для поиска камеры и установки её сетевых параметров используется утилита IDIS Discovery, во время работы с которой я обратил внимание, что помимо ONVIF данная камера также может работать в режиме DirectIP:

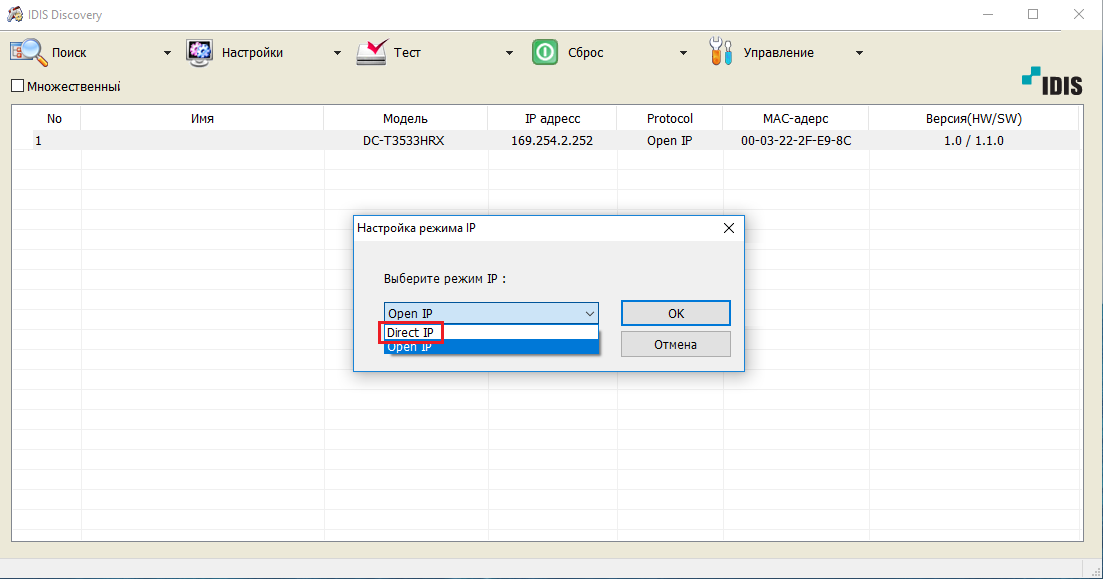

Скриншот 17. Вид утилиты IDIS Discovery и выбор режима работы камеры

Direct IP является собственным протоколом подключения IP-камер компании IDIS и имеет ряд ключевых отличий от Onvif главным из которых является то, что у камер блокируется веб-интерфейс и все настройки осуществляются через меню самого регистратора. Использование данного протокола по заявлению IDIS упрощает подключение камер до уровня аналогового видеонаблюдения, а также обеспечивает абсолютную защиту от сетевых угроз и утечек информации.

Пусть это мнение и предварительное, но мне данный протокол, несмотря на реальную простоту подключения, показался несколько непривычным, также не понравилось то, что после добавления камер в регистратор IDIS у них сбросились все настройки, которые я делал ранее в Onvif режиме.

 6. Аксессуары

Как было описано ранее в п.1.1 данного обзора основание кронштейна в данной камере не является герметичным и предполагает использование дополнительной герметичной монтажной коробки.

На сайте компании я нашёл информацию об аксессуарах для данной камеры. Имеются два типа монтажных коробок: монолитная и с откидным механизмом.

В свою очередь монтажные коробки могут крепится к кронштейну для установки камеры на угол и к кронштейну для установки камеры на трубу.

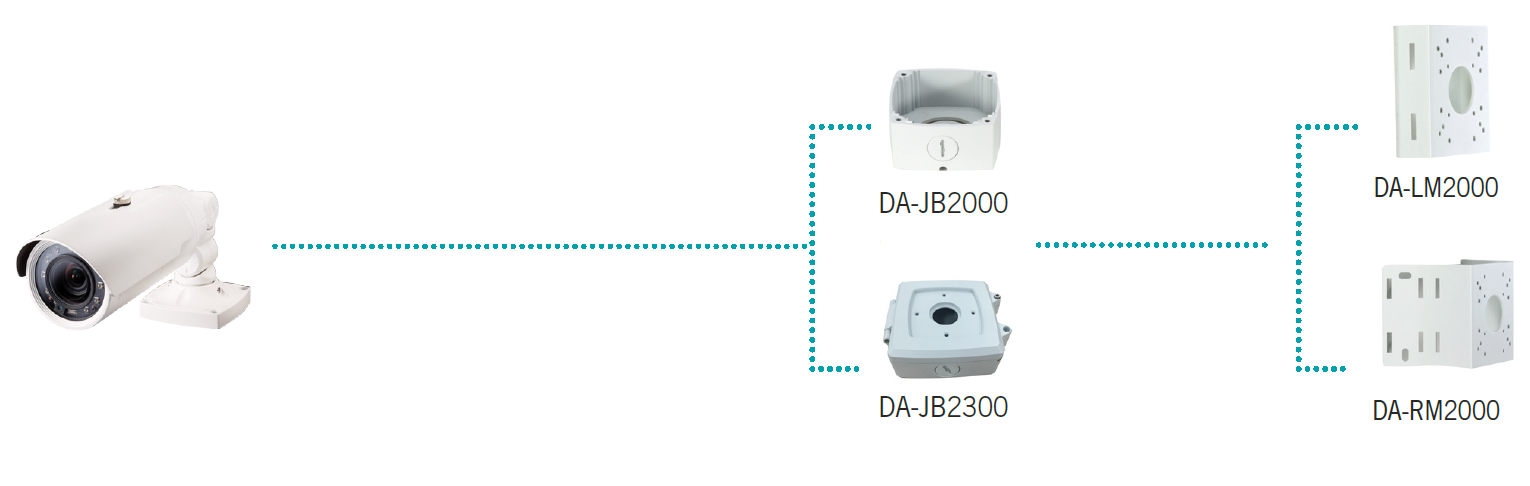

Скриншот 18. Древо аксессуаров для данной камеры с сайта компании IDIS

 7. Съёмки с камеры

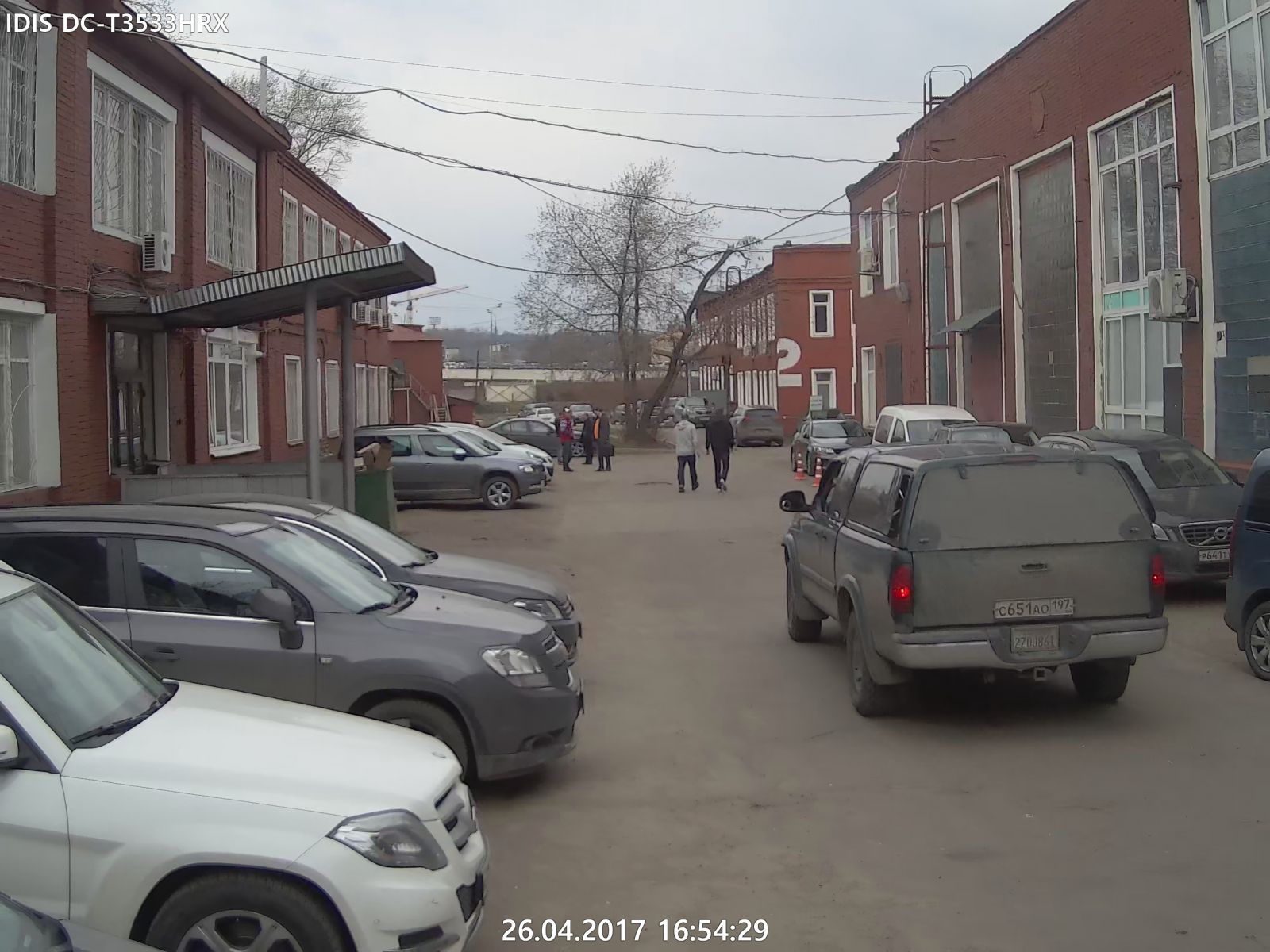

Скриншот с камеры в светлое время суток. Погода пасмурная. Расстояние до здания с цифрой «2» 100 метров.

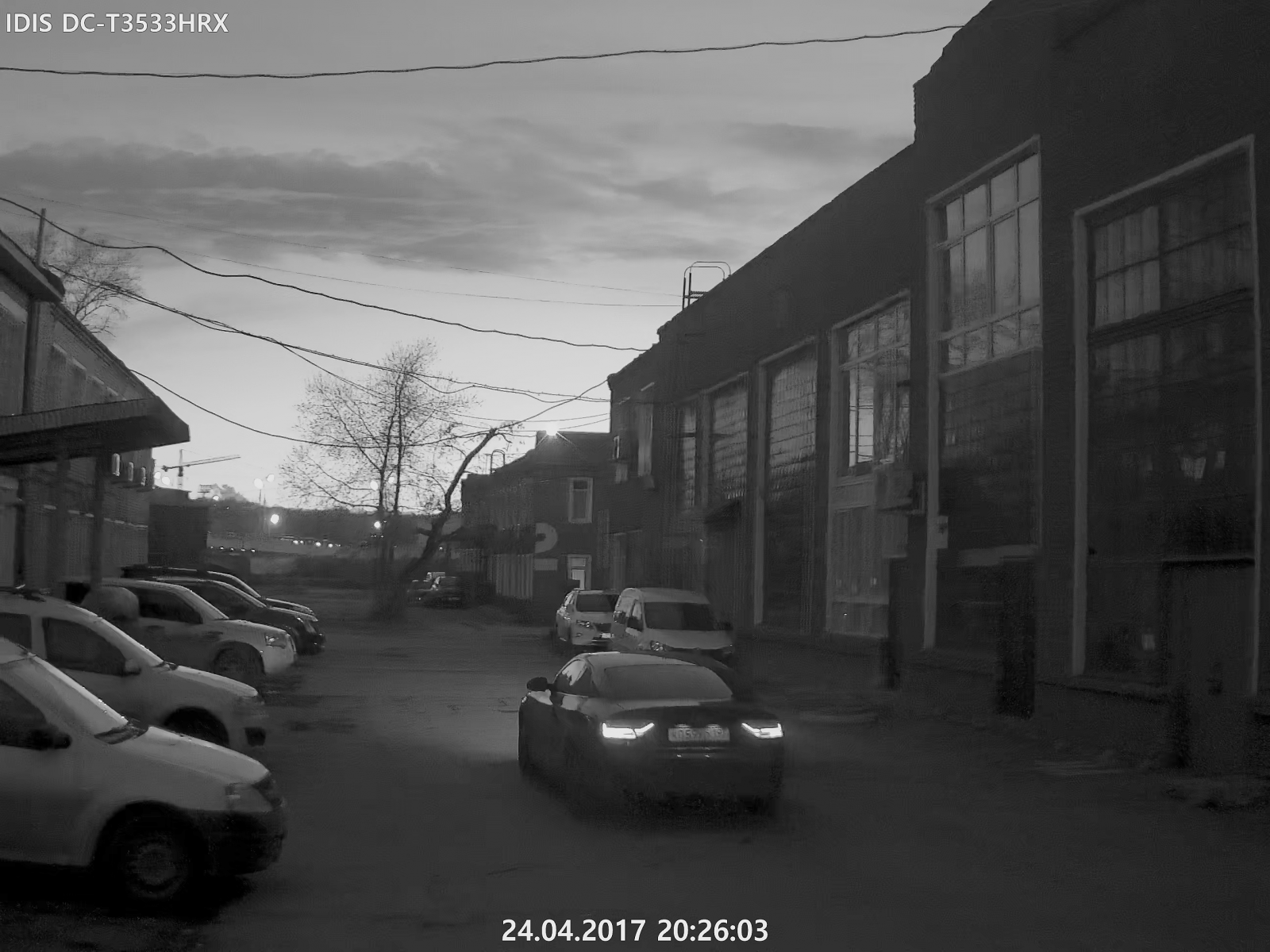

Скриншот с камеры в ночное время суток. Погода ясная. Автомобиль движется со скоростью порядка 10 км/ч.





Съёмка днём.





Съёмка ночью.



Заключение.

IP-видеокамера IDIS DC-T3533HRX всегда оставляет положительное впечатление после тестирования. Данное устройство, начиная от качества монтажа элементов на платах внутри камеры и заканчивая удобством меню настроек в веб-интерфейсе, подтверждает свой высокий уровень. Камера имеет обширный функционал со множеством полезных, и действительно работающих функций, соответствующих последним тенденциям развития систем видеонаблюдения, благодаря которому может найти широкое применение в системах IP-видеонаблюдения на объектах любого типа.
