Подробный обзор на fisheye видеокамеру DC-Y1514W

1 марта 2018

Часть 1. Камера

Вступление

В этом обзоре речь пойдёт о камере IDIS DC-Y1514W. Данная камера относится к разряду так называемых fisheye камер. Fisheye или рыбий глаз, это устоявшееся название сверхширокоугольных объективов, применяемых в камерах такого типа. Объективы fisheye как правило имеют фиксированное фокусное расстояние, а угол обзора составляет 180° и даже больше. Такие углы обзора достигаются за счет специфического способа отображения пространства с заметными оптическими искажениями по краям кадра. Но в последствии эти искажения могут компенсироваться. Несмотря на большое количество возможных дополнительных опций в устройстве, удобство и функциональность алгоритмов компенсации является главной отличительной чертой между представленными на рынке fisheye камерами от различных производителей. Описанию этих алгоритмов будет посвящена вторая часть этого обзора.



 1. Устройство камеры

Камера поставляется в собранном виде, в именной картонной коробке, все элементы упакованы в пластиковые пакеты и аккуратно уложены в форменный наполнитель из пенопласта.

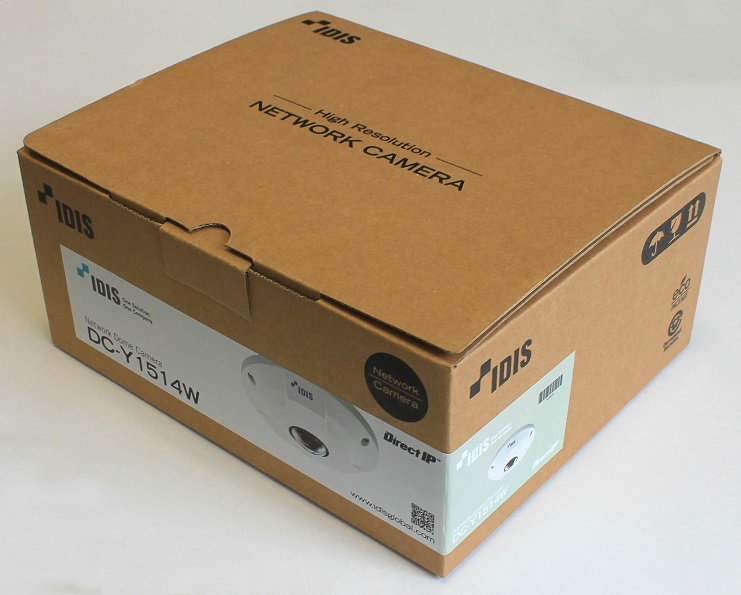

Фото 1. Упаковка снаружи

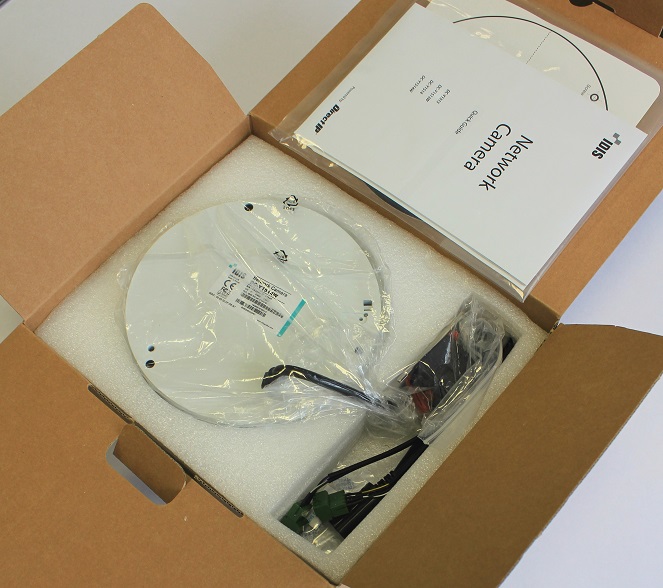

Фото 2. Упаковка внутри



 1.1 Комплект поставки

Для обеспечения оперативности и комфортности монтажа, изготовители включили в комплект поставки весь необходимый крепеж, навесной ферритовый фильтр для UTP-кабеля для устранения возможных высокочастотных помех, специальный ключ со звездообразным шлицом для крепления крышки камеры. А также монтажную наклейку и мягкую диэлектрическую подложку, совпадающую по контуру с камерой. Наличие диэлектрической подложки будет особенно важным при монтаже камеры на металлические поверхности, в том числе потолок, где как правило прокладываются питающие кабеля для освещения в непосредственной близости от самой камеры.

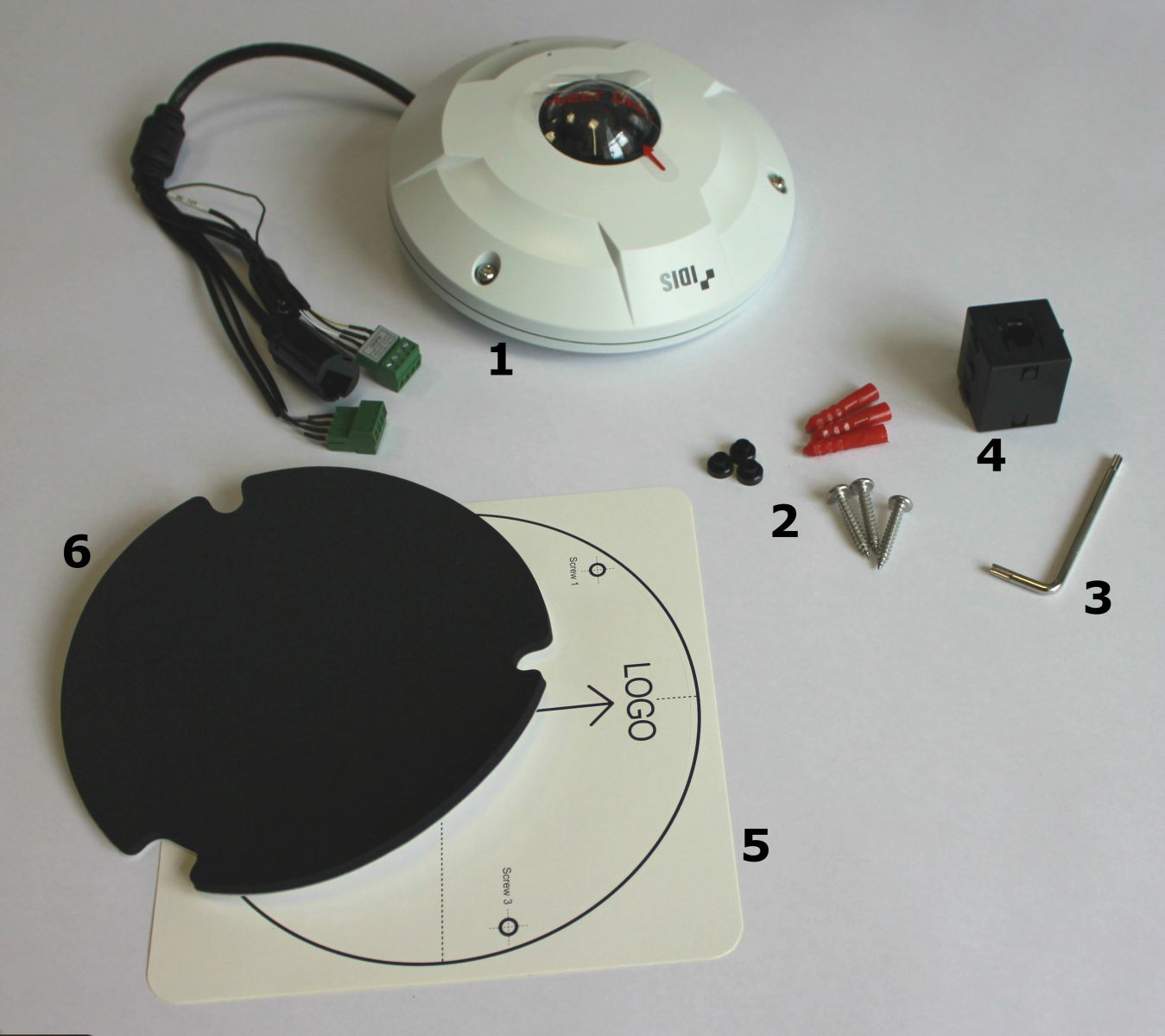

Фото 3. Комплект поставки: 1 -камера; 2 –крепеж; 3 –ключ со шлицом типа «звезда»; 4 –ферритовый фильтр; 5 –монтажная наклейка; 6 –диэлектрическая подложка.

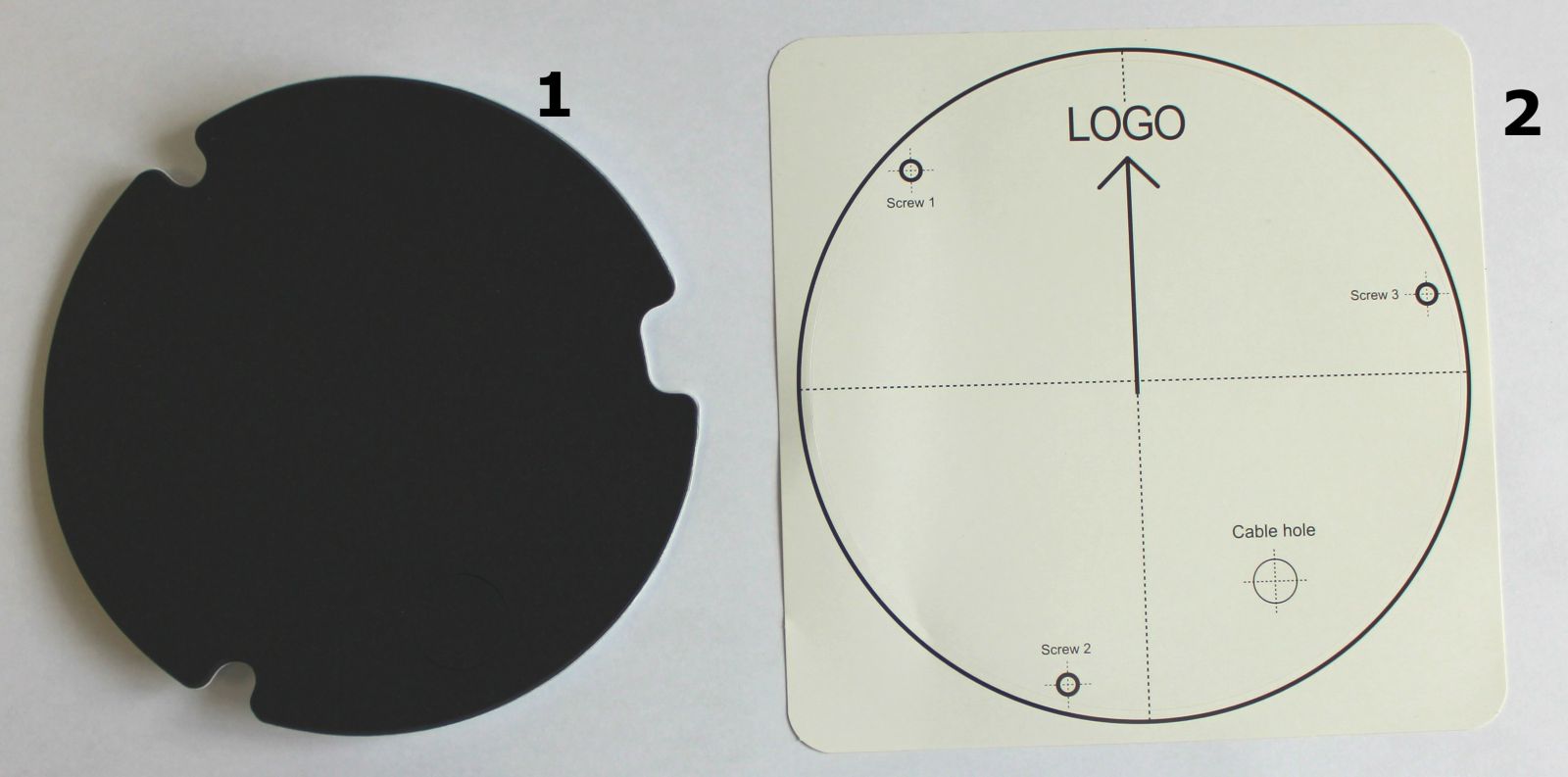

Фото 4. Основной вид подложек: 1 –диэлектрчичкская подложка, 2 –монтажная наклейка.



 1.2 Корпус и кронштейн

Камера имеет уплощенный куполообразный корпус, по центру расположен прикрытый защитным стеклом из полимера объектив черного цвета. Камера довольно компактная, максимальный диаметр у основания составляет 155 мм, толщина камеры от защитного купола до основания 48 мм. Корпус полностью выполнен из металла и имеет белый цвет. Покраска выполнена высококачественно, не имеет дефектов или непрокрашенных участков. На поверхности корпуса также расположено отверстие для микрофона и три крепежных винта.

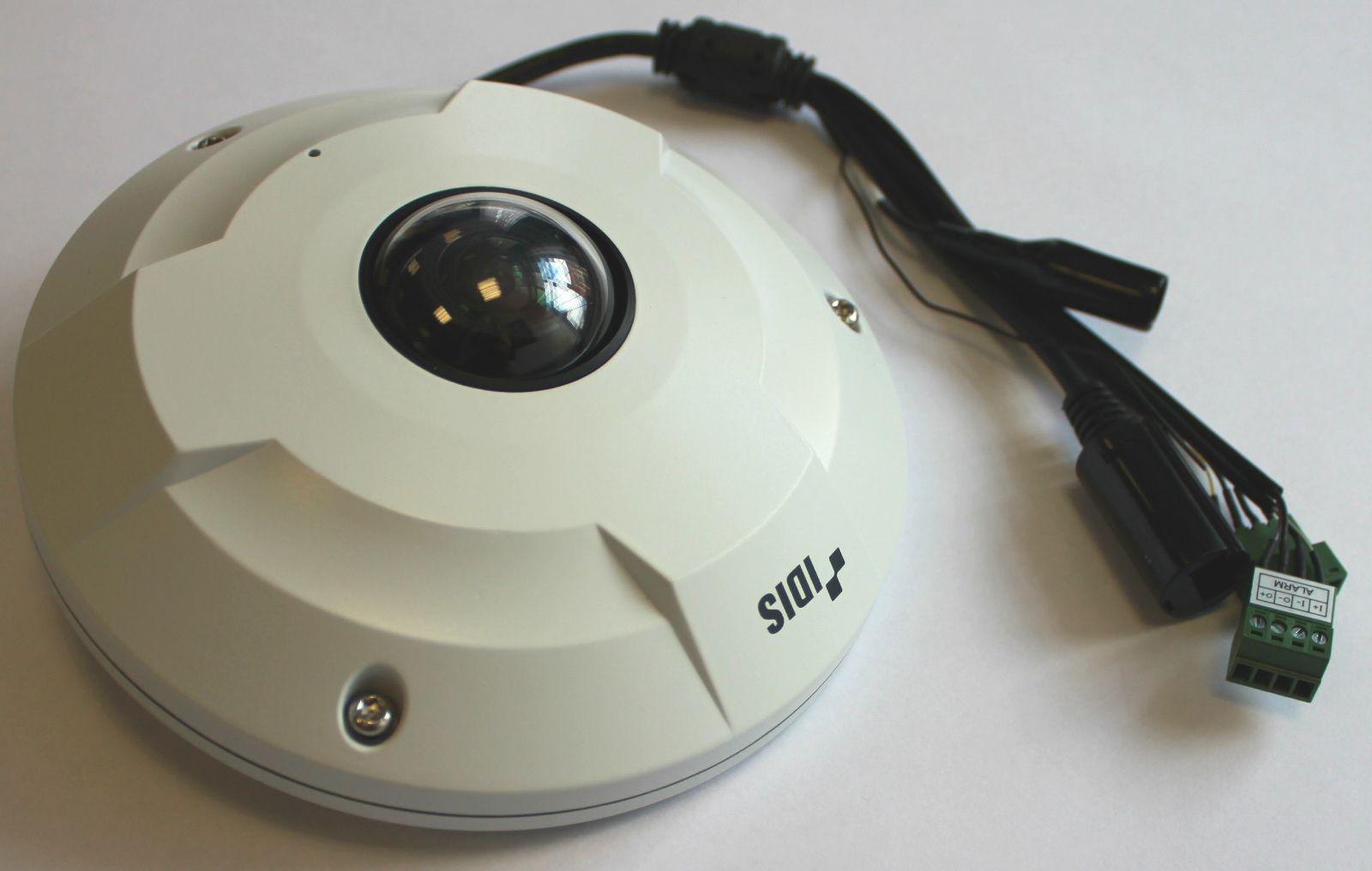

Фото 5. Корпус камеры

Защитный купол объектива выполнен из прочного полимера. Между крышкой и основанием есть резиновая прокладка, а также скрепляющий жгут для удобства монтажа и предотвращения падения крышки. На внутреннем корпусе расположена кнопка сброса камеры на заводские настройки и слот для установки карты памяти.

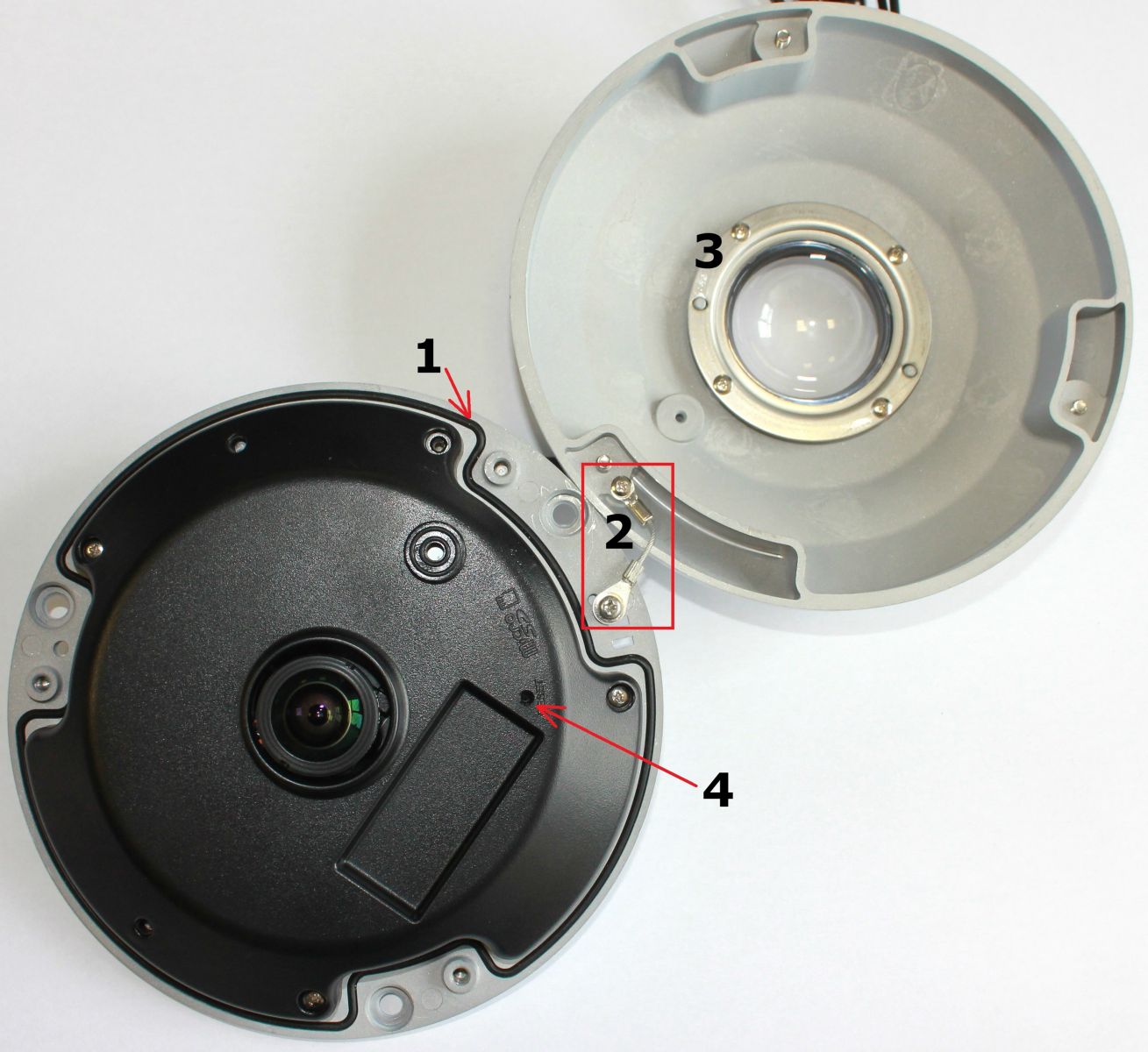

Фото 6. Внутренний корпус: 1 –резиновая прокладка между основанием и крышкой; 2 –защитный скрепляющий жгут; 3 –крепление защитного купола на объективе; 4 –кнопка сброса камеры на заводские настройки.



1.3 Кабель

Кабель имеет вывод на обратной стороне камеры. Диаметр кабеля достаточно большой, что позволяет говорить о высокой устойчивости на изгиб. Ближе к основанию располагается ферритовый фильтр. Разъёмы на кабеле включают в себя: герметизированный разъём для внешнего питания 12В, разъём RJ45 для подключения UTP-кабеля, клеммные контакты аудиовхода для возможности подключения при необходимости внешнего микрофона, а также аудиовыхода. Клеммные триггерные контакты для тревожных датчиков. Отдельно выведена жила заземления камеры.

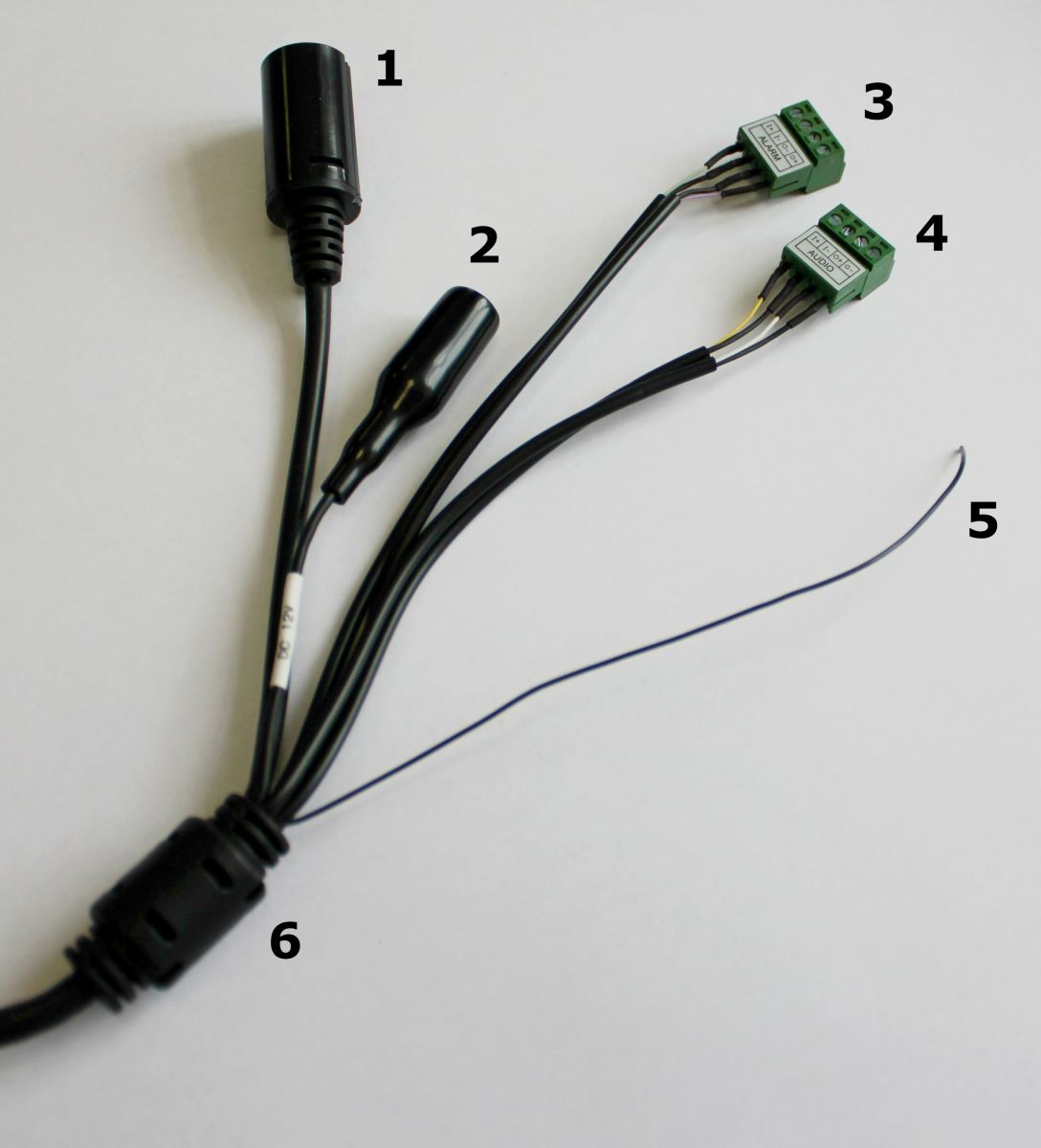

Фото 7. Кабель: 1 –RJ45 разъём для UTP кабеля; 2 –разъём внешнего питания 12 В; 3 – клеммные контакты тревожных датчиков; 4 –клеммные контакты аудиоканалов; 5 –отдельная жила заземления; 6 –ферритовый фильтр.



 1.4 Объектив

Массивный объектив с ИК-фильтром, являющийся ключевым компонентом fisheye камеры выглядит качественно и добротно. Имеет фиксированное фокусное расстояние 1.45 мм и F-число 2.2, обеспечивает высокую светочувствительность 0.8 Лк в цветном режиме и 0.003 Лк в черно-белом режиме даже без ИК-подсветки.

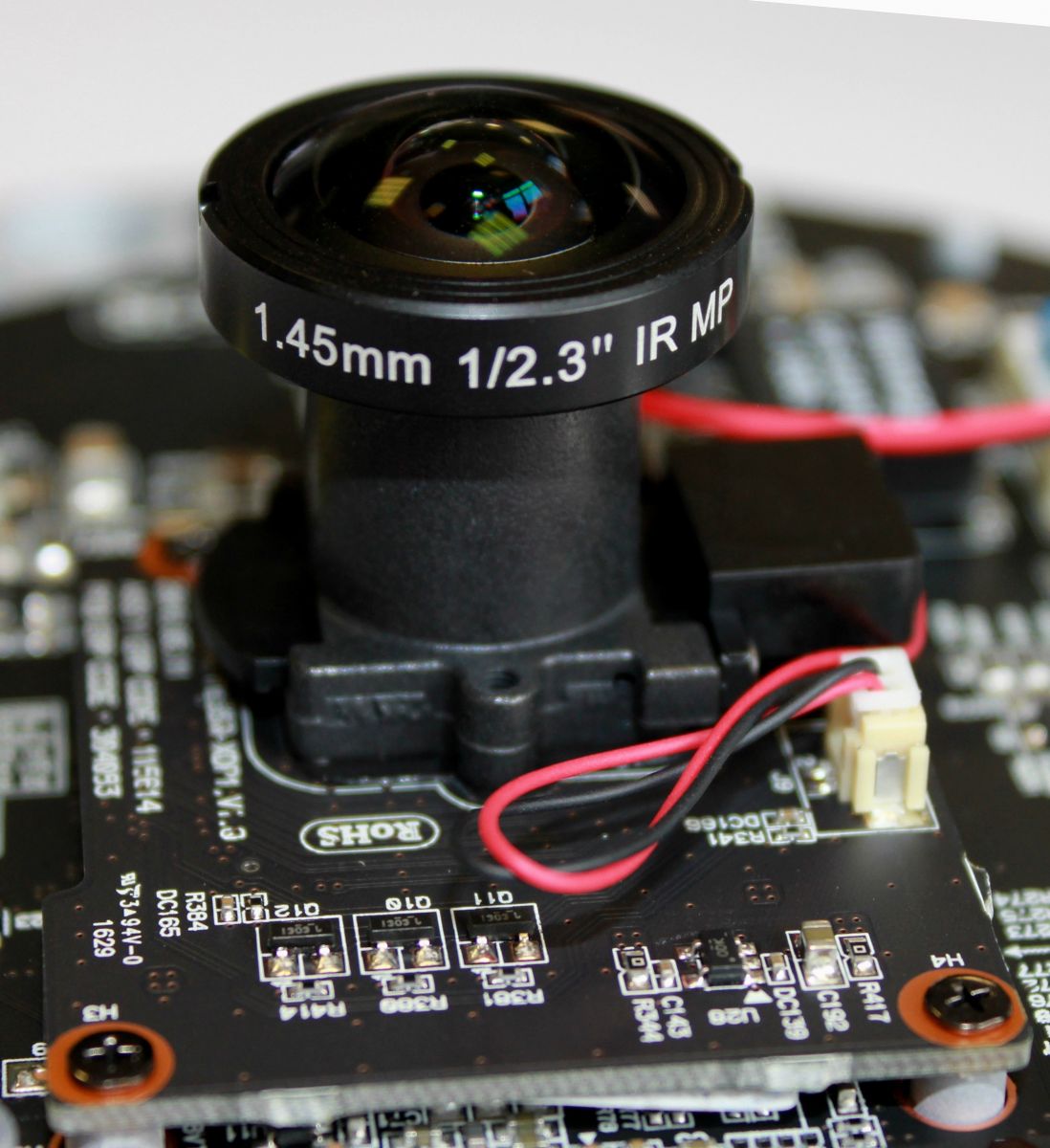

Фото 8. Вид объектива.



1.5 Матрица

В этой камере используется матрица размером 1/1.8”. Максимальное разрешение матрицы 2560x2048 –5.24 Мп. Но говоря о разрешении фиш-ай камер важно учитывать уровень эффективного использования пикселей. Свет проходя через объектив фишай камеры оставляет на матрице освещенное пятно в виде круга, остальная же часть матрицы остаётся неосвещенной и фактически не используется. В кадре мы видим это как черные обрезки по углам. С помощью несложных геометрических вычислений площади этого круга получаем, что для максимального разрешения камеры 2560 х 2048 уровень эффективного использования пикселей составляет порядка 60 %, то есть 3.11 Мп. Данный факт учитывался разработчиками, поэтому в отличии от других производителей в камере IDIS DC-Y1514W не используется матрица формата 16:9, поскольку в этом случае уровень эффективного использования пикселей снижался бы уже менее чем до 40%.

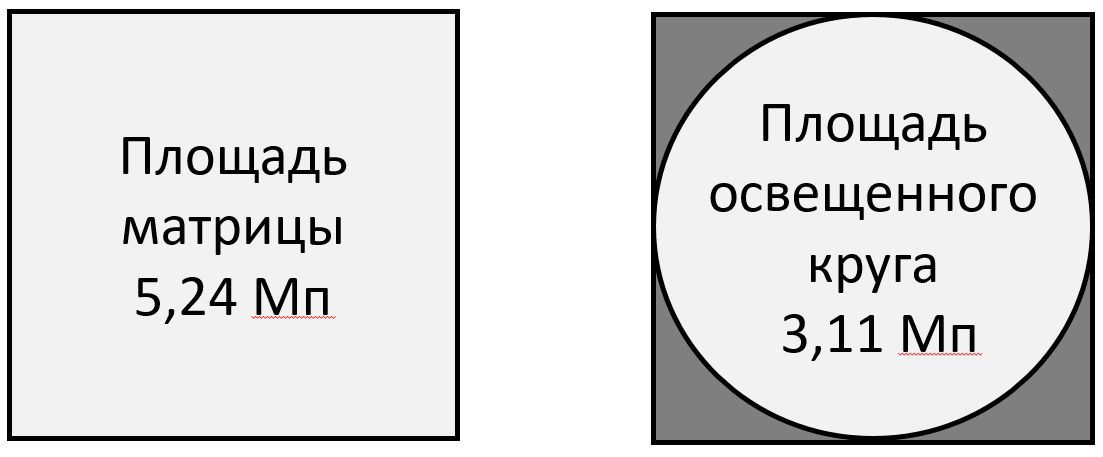

Рис 1. Иллюстрация использования поверхности матрицы в fisheye камерах.



1.6 Внутреннее устройство

Внутри камеры располагаются две соединенные между собой платы: основная и плата матрицы. Монтаж элементов произведен качественно, SMD-элементы расположены ровно, отсутствуют излишки припоя, не используются спайки для замены недостающих контактных дорожек, как это бывает у китайских производителей. Все внутренние крепежные элементы симметричны и одинаковы. Сборка выглядит технически красивой.

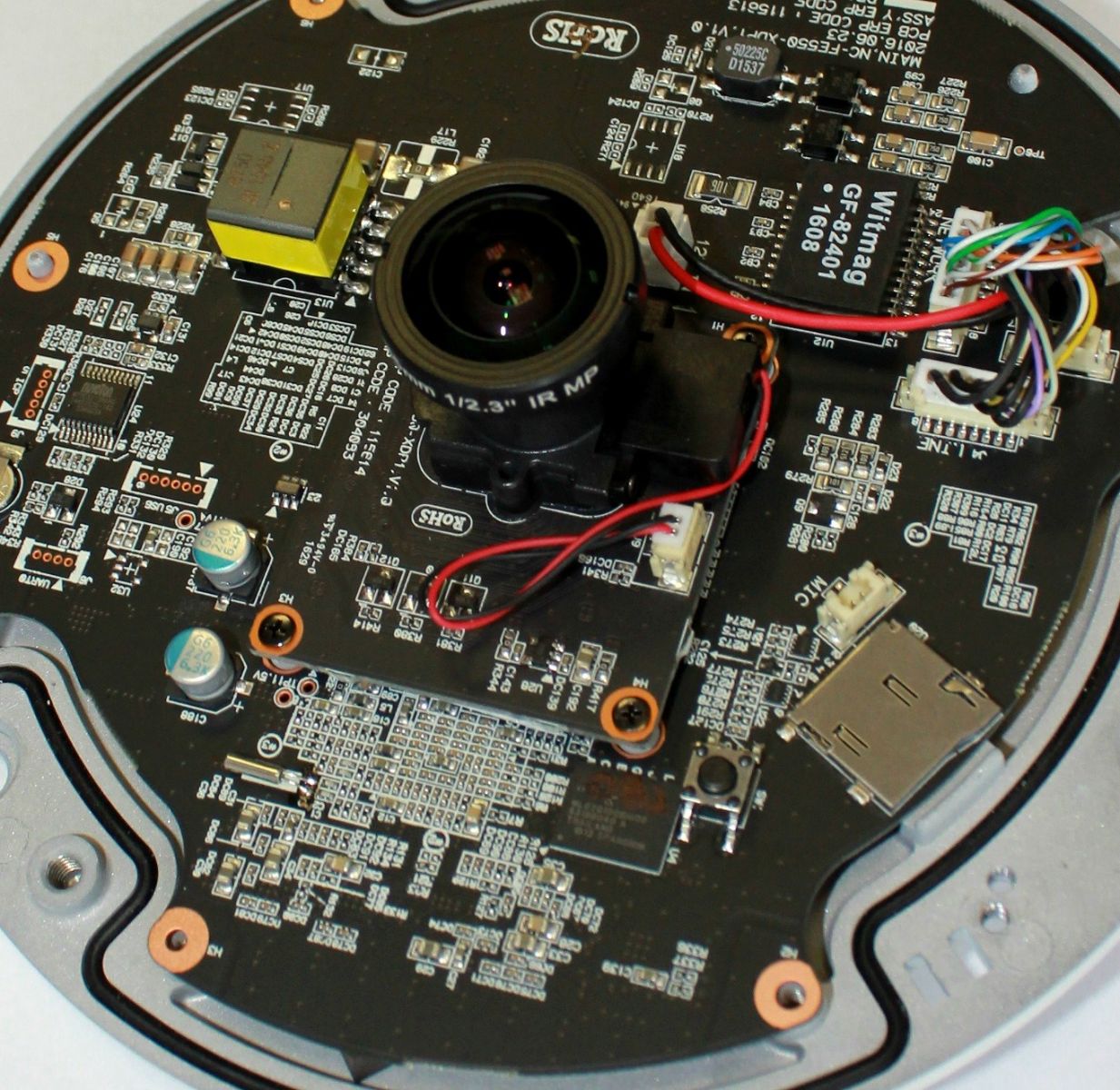

Фото 9. Внутренние модули камеры.



 1.7 Аксессуары

Для расширения области применения к камере предусмотрен ряд кронштейнов для различных типов монтажа, а также монтажная коробка.

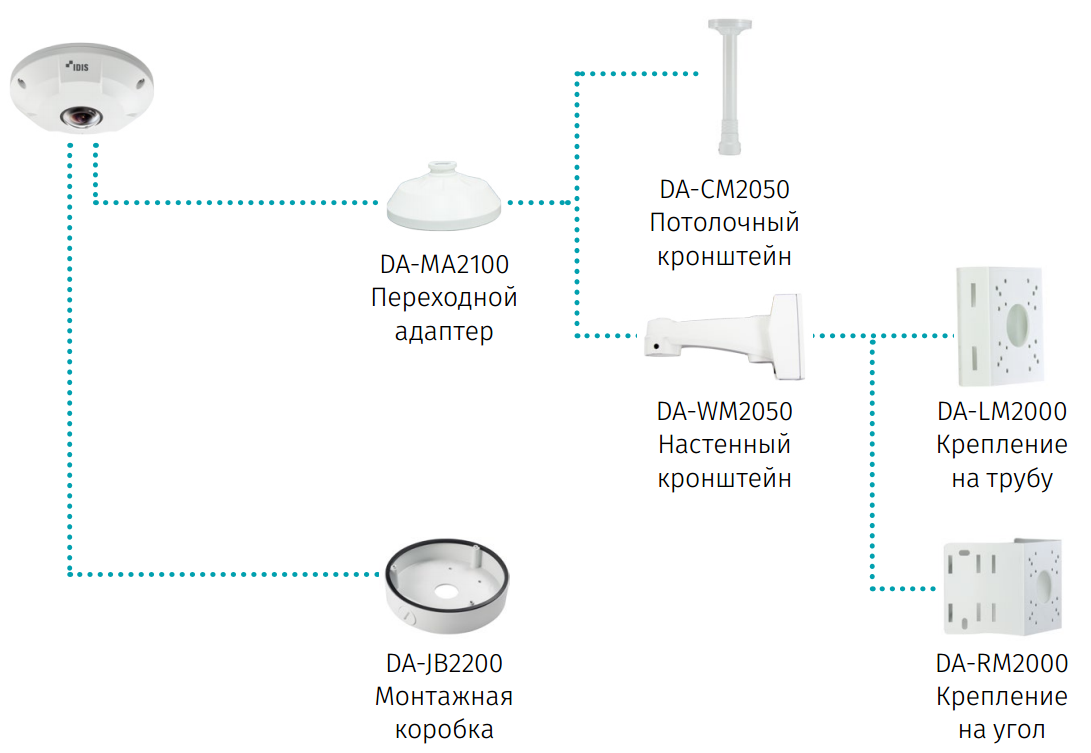

Скриншот 1. Древо аксессуаров для данной камеры с сайта компании IDIS.



2. Функционал камеры IDIS DC-Y1514W

2.1 Режимы работы

Камера способная работать в двух режимах. Для систем, построенных на базе оборудования IDIS используется режим DirectIP. Который является собственным протоколом подключения IP-камер компании IDIS и имеет ряд ключевых отличий от стандартного Onvif, главным из которых является то, что у камер блокируется веб-интерфейс и все настройки осуществляются через меню самого регистратора. Использование данного протокола упрощает подключение и настройку камер до уровня аналогового видеонаблюдения, а также обеспечивает абсолютную защиту от сетевых угроз и утечек информации.

При отдельном использовании камеры или при её интеграции в сторонние системы она переключается в режим IDIS, полностью соответствующий Onvif Profile S.

Переключение производится с помощью специальной утилиты IDIS Discovery.

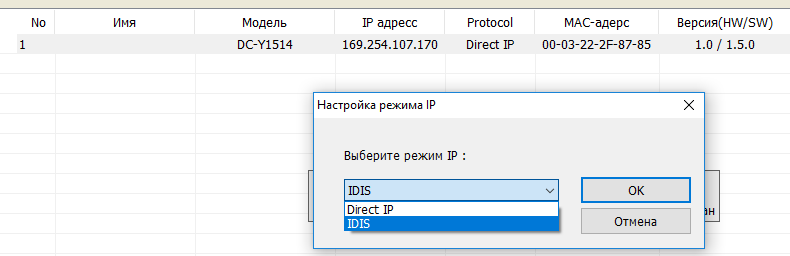

Скриншот 2. Переключение между режимами работы.



2.2 Сетевая безопасность

Несмотря на то, что в DirectIP режиме в камере достигается ультимативный уровень сетевой безопасности, в ней имеется ряд средств для обеспечения сетевой безопасности на высоком уровне и в onvif режиме.

Поддерживается защищенный протокол https. Который активируется одним кликом.

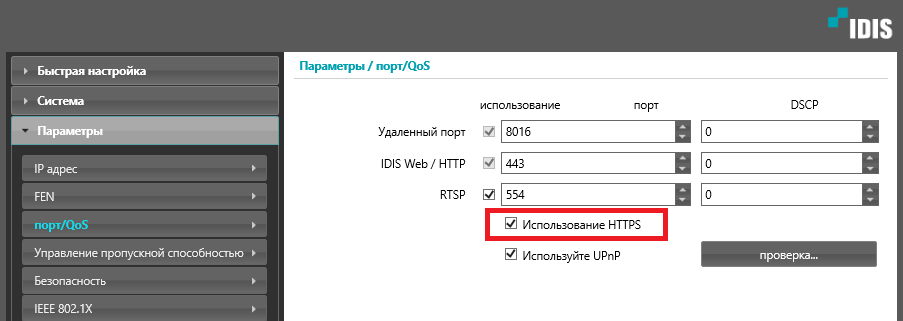

Скриншот 3. Включение протокола https.

Есть функция активации фильтра IP-адресов, как по исключающему, так и по разрешающему условию.

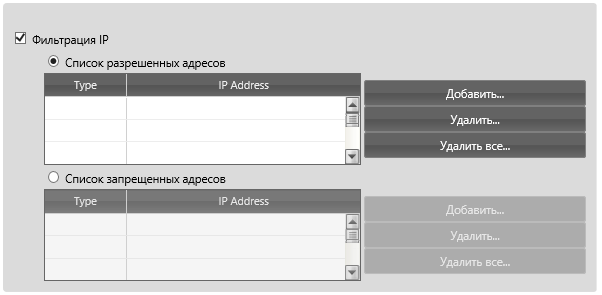

Скриншот 4. IP-фильтр

Поддерживается SSL-шифрование:

Скриншот 5. Активация SSL

Также поддерживается протокол аутентификации IEEE 802.1X.

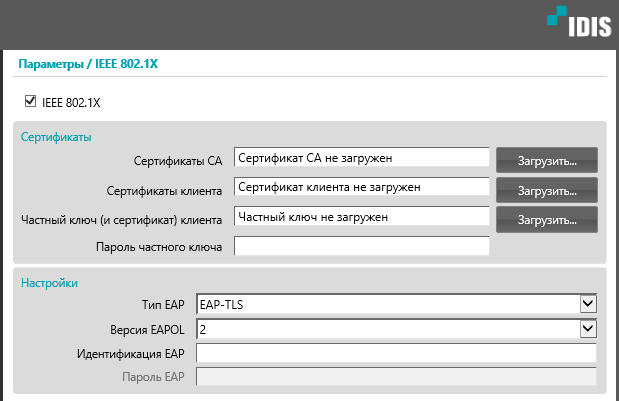

Скриншот 6. Настройки IEEE 802.1X



 2.3 Запись звука

Как говорилось ранее, в камере имеется встроенный микрофон. Он имеет круговую диаграмму направленности. Микрофон обладает чувствительностью, вполне сопоставимой с внешними подключаемыми микрофонами. Поддерживаются несколько типов аудиокодеков, наилучшее качество позволяет получать ADPCM с частотой дискретизации 16 кГц, однако более популярные G.711 и G.726 с частотой 8 кГц также доступны. Точный выбор зависит от субъективных ощущений слушателя.

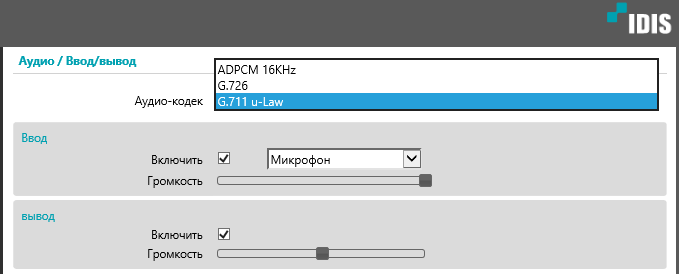

Скриншот 7. Активация микрофона и выбор аудиокодека

2.4 Видеоаналитика

В камере имеются следующие детекторы:

-движение

Выделение области или областей, возникновение движения в которых определяется камерой как событие.

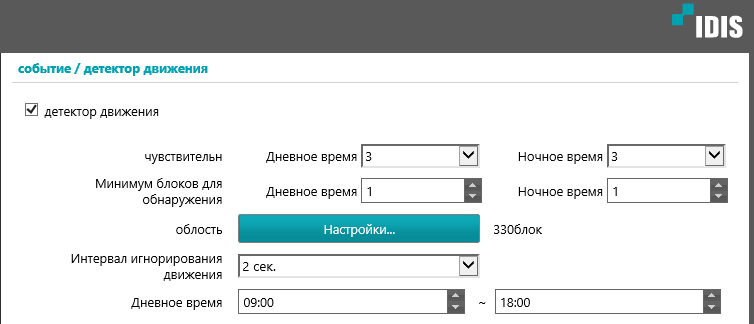

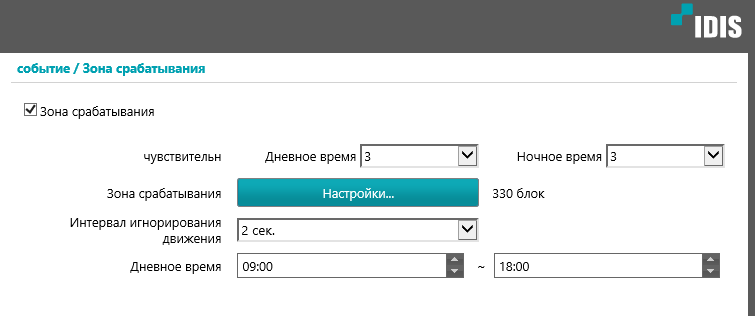

Скриншот 8. Веб-интерфейс камеры – настройки детектора движения: красные зоны-активные области детекции



Редактор зоны детектирования является удобным и гибким. Кол-во зон детектирования не ограничивается. Есть возможность группового изменения блоков, заливки всего кадра.

-пересечение области

Выделение границ области или областей пересечение которых трактуется камерой как событие.

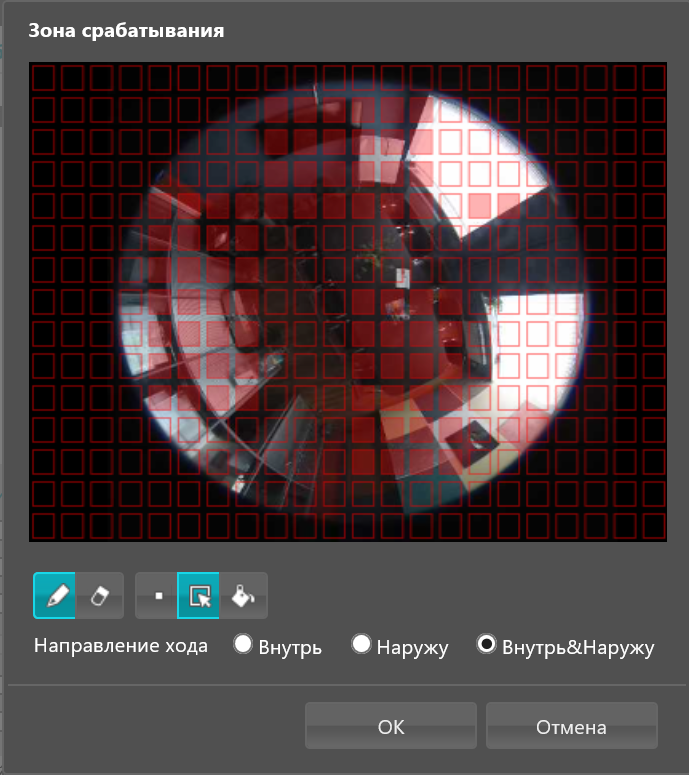

Скриншот 9. Веб-интерфейс камеры – настройки детектора пересечения области: красные зоны –активные области.



-обнаружение звука

Обнаружение звука заданной громкости и продолжительности воспринимается устройством как событие.

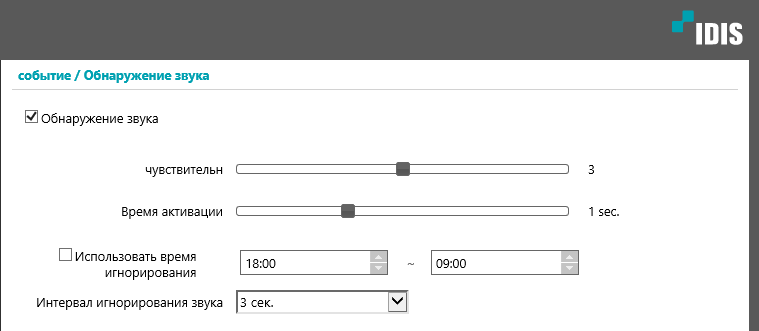

Скриншот 10. Веб-интерфейс камеры – настройки детектора звука



2.5 Сценарии обработки событий

При срабатывании любого из детекторов аналитики помимо начала записи в системе возможны следующие типы уведомлений и реакций на детектированное событие:



-активация оповещателя, подключенного к тревожному выходу

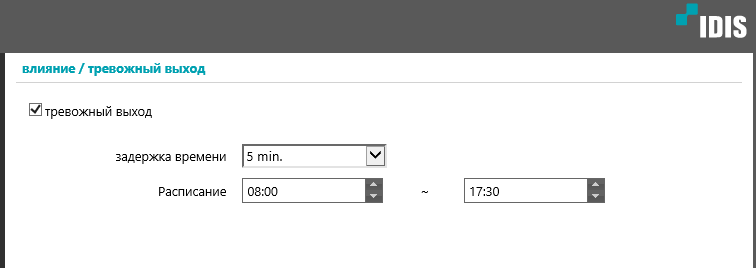

Скриншот 11. Веб-интерфейс камеры –настройки тревожного выхода



-отправка email уведомления

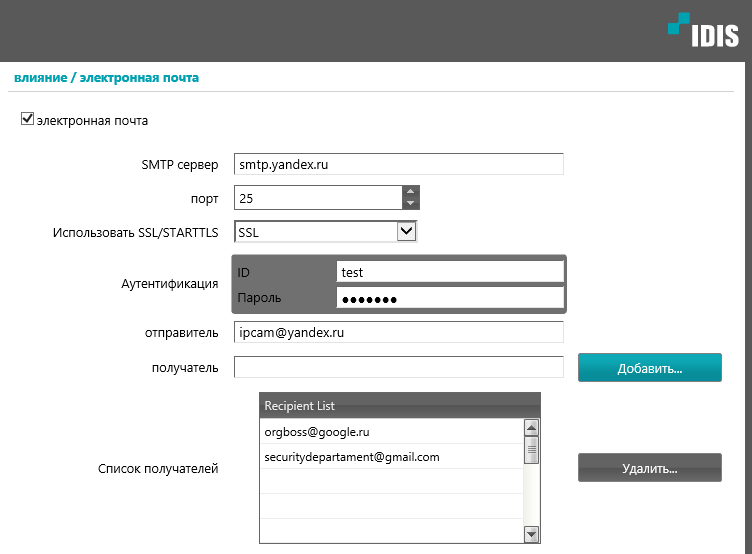

Скриншот 13. Веб-интерфейс камеры –настройки отправки уведомлений на почту



Удобным является тот факт, что добавлять можно несколько получателей тревожных писем без использования дополнительны сервисов рассылки.

-воспроизведение звуковой тревоги в динамике подключенном к аудиовыходу камеры

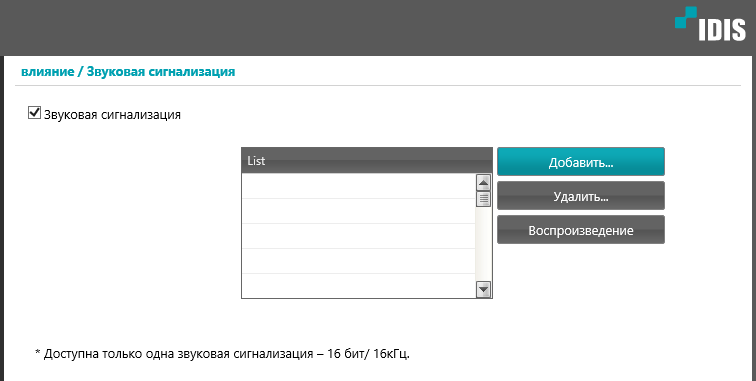

Скриншот 15. Веб-интерфейс камеры –настройки воспроизведения звуковой тревоги

В данном меню есть возможность добавлять аудиозаписи любого содержания, например, голосовое сообщение, которое услышит злоумышленник при появлении в предварительно заданной области кадра в ночное время суток.



-подгрузка изображений на FTP-сервер

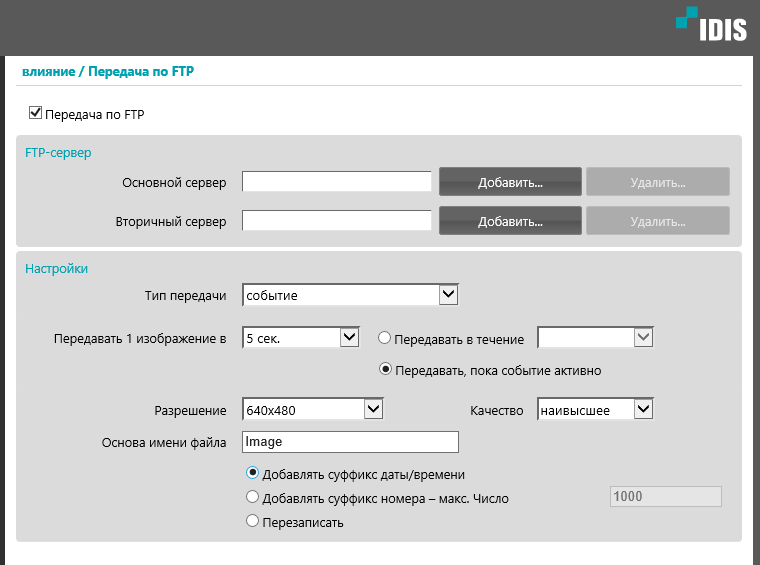

Скриншот 16. Веб-интерфейс камеры –настройки подключения к FTP-серверу



Ограничением является то, что изображения отправляются не в максимальном качестве.



Заключение

В этой части обзора были рассмотрены общие характеристики fisheye камеры IDIS DC-Y1514W. Даже без описания её основных функций fisheye видно, что она является высококачественным устройством с широким функционалом, в котором все продумано до мелочей. А также крайне удобно устанавливается, вводится в эксплуатацию и легко настраивается.



Часть 2. Работа с камерой

Вступление

В этой части я рассмотрю самую важную характеристику любой fisheye камеры- возможности компенсации оптических искажений объектива. Именно в этом камера IDIS DC-Y1514W является лидером среди fisheye камер других производителей: самое большое число режимов просмотра и самое удобное управление ими.

В этой части обзора будут употребляться специальные термины, используемые при описании функций fisheye камер.



Деварпинг

Как было описано ранее, для устранения искажений, вносимых fisheye объективом и представления кадра в привычном виде, используются программные средства преобразования изображения различного типа, которые называются деварпинг. Деварпинг может осуществляться на стороне камеры или на стороне управлеющего ПО. Более функциональным является деварпинг на стороне ПО, поскольку в этом случае всегда будет записываться полный кадр с камеры и оператор сможет пользоваться функциями деварпинга не только во время прямой трансляции, но и в архиве, а также после экспорта видеозаписи.





ePTZ

Одним из наиболее удобных типов деварпинга является электронное PTZ-управление, сокращённо ePTZ, аналогичное управлению стандартными поворотными камерами. При использовании этой функции у оператора может создаваться иллюзия, что в камере имеются движущиеся детали, однако это не так. Камера и объектив всегда статичны, движется только отображаемый преобразованный фрагмент полного кадра.



 1. Видеопотоки

При трансляции основного вида без преобразований камера способна отдавать до 4 независимых потоков с различным разрешением и частотой кадров.

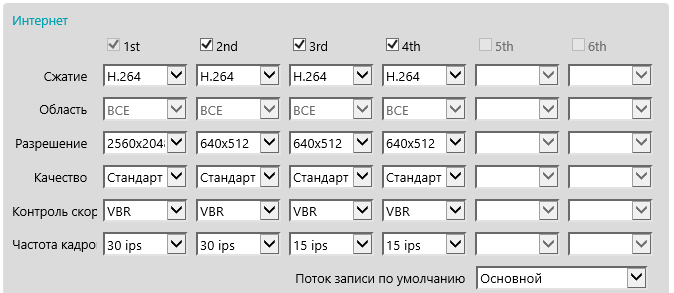

Скриншот 1. Настройка потоков

2. Деварпинг со стороны камеры

Через меню камеры доступны следующие виды деварпинга:

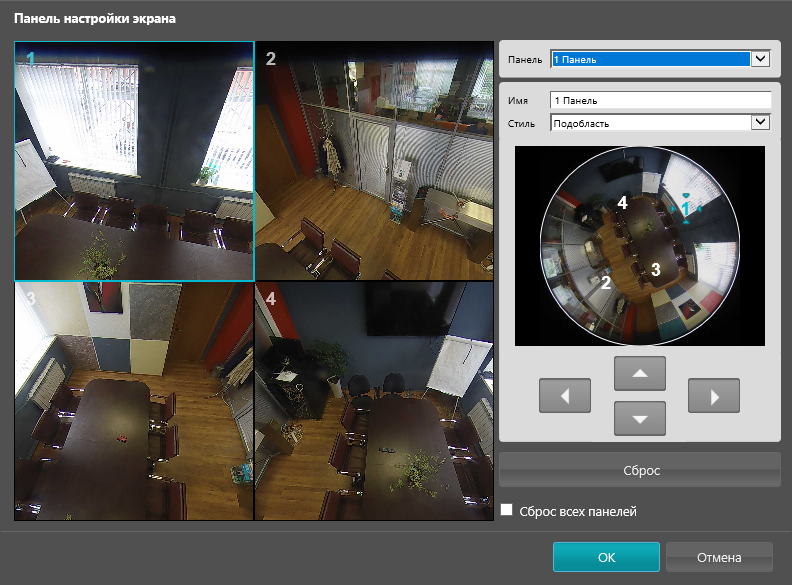

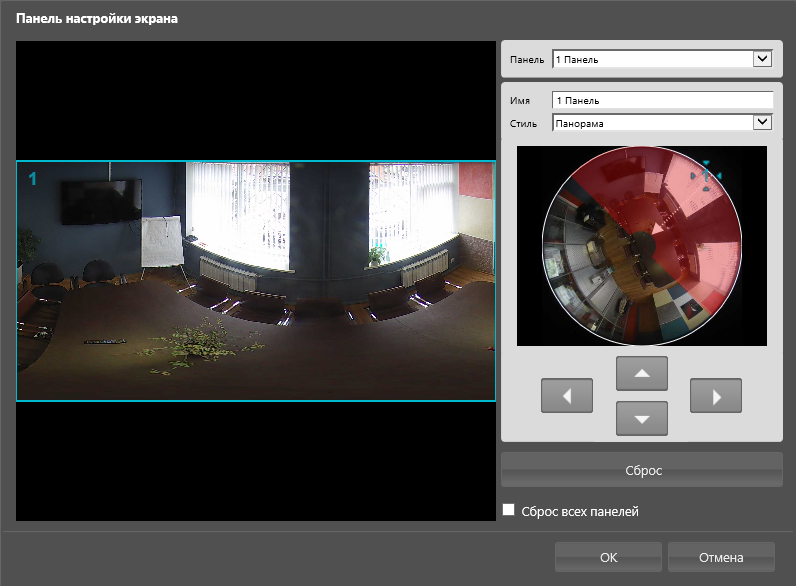

Виды деварпинга со стороны камеры: 1) основной вид; 2)панорама; 3)панорама, полный кадр и 4 фрагмент; 4)двухсторонняя панорама; 5) четыре фрагмента кадра; 6) основной вид и семь фрагментов.



1) основной вид

 2)панорама

3)панорама, полный кадр и 4 фрагмент

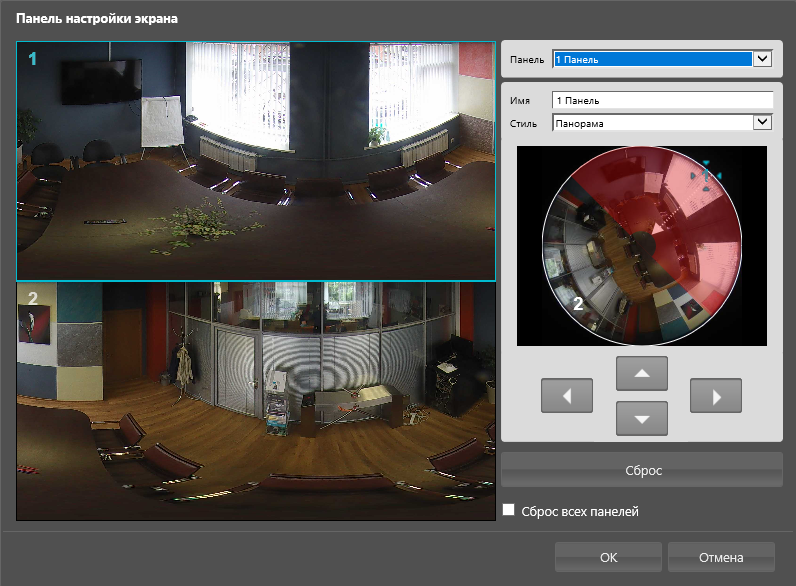

4)двухсторонняя панорама

5) четыре фрагмента кадра

6) основной вид и семь фрагментов

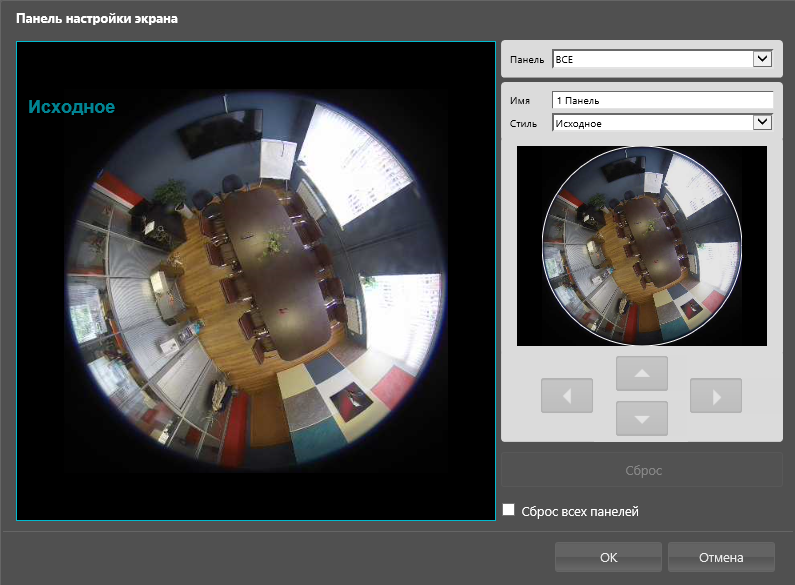

Для изменения этих предустановок и отображаемых фрагментов кадра, пользователю каждый раз необходимо заходить в меню камеры. При этом запись полного кадра уже не будет вестись. Именно поэтому более удобным является деварпинг со стороны ПО, где описанные проблемы отсутствуют.

 3. Деварпинг со стороны ПО

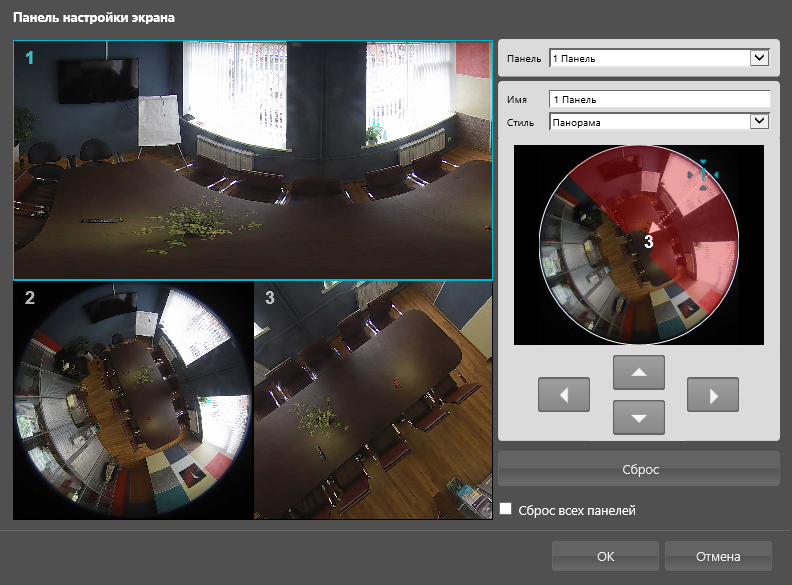

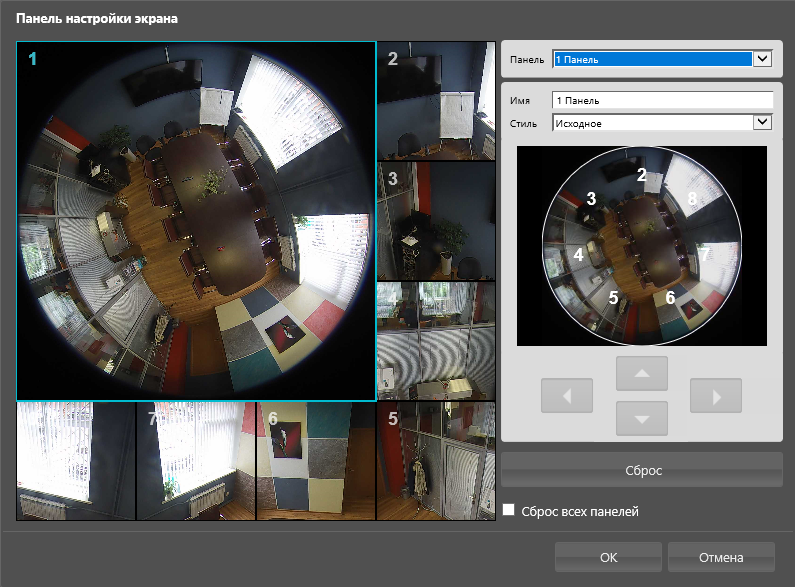

Далее будут представлены возможности деварпинга при работе с бесплатным VMS IDIS Center. Приводимые скриншоты выполнены с камеры эксплуатируемой в одном из функционирующих магазинов сети Uniqlo.

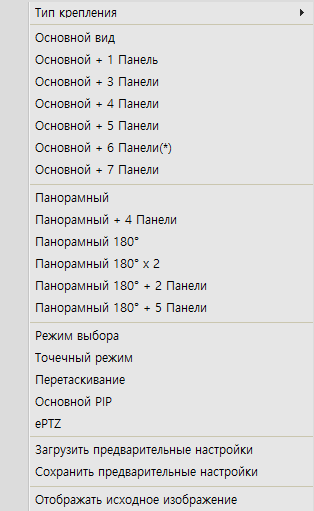

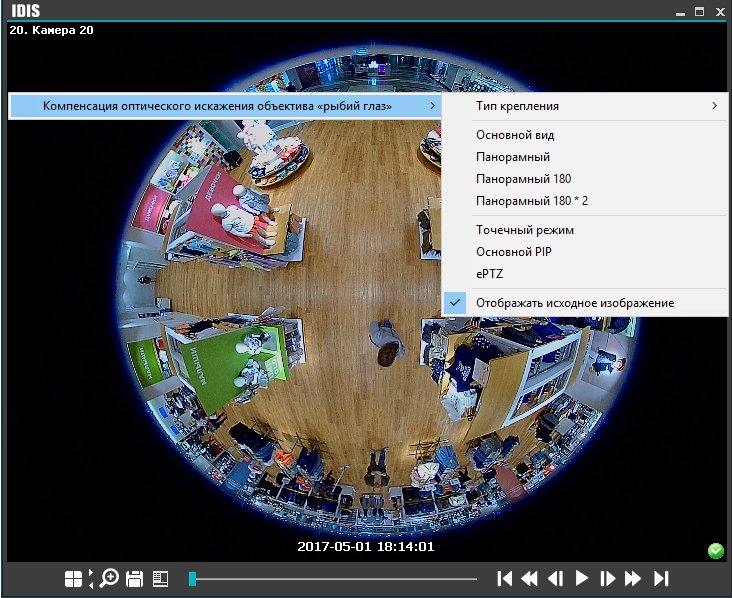

Список режимов просмотра камеры IDIS DC-Y1514W:

Меню «Тип крепления» определяет пространственную ориентацию камеры. Доступны следующие опции:

Потолок-камера размещена горизонтально, обзор сверху-вниз (корректное значение):

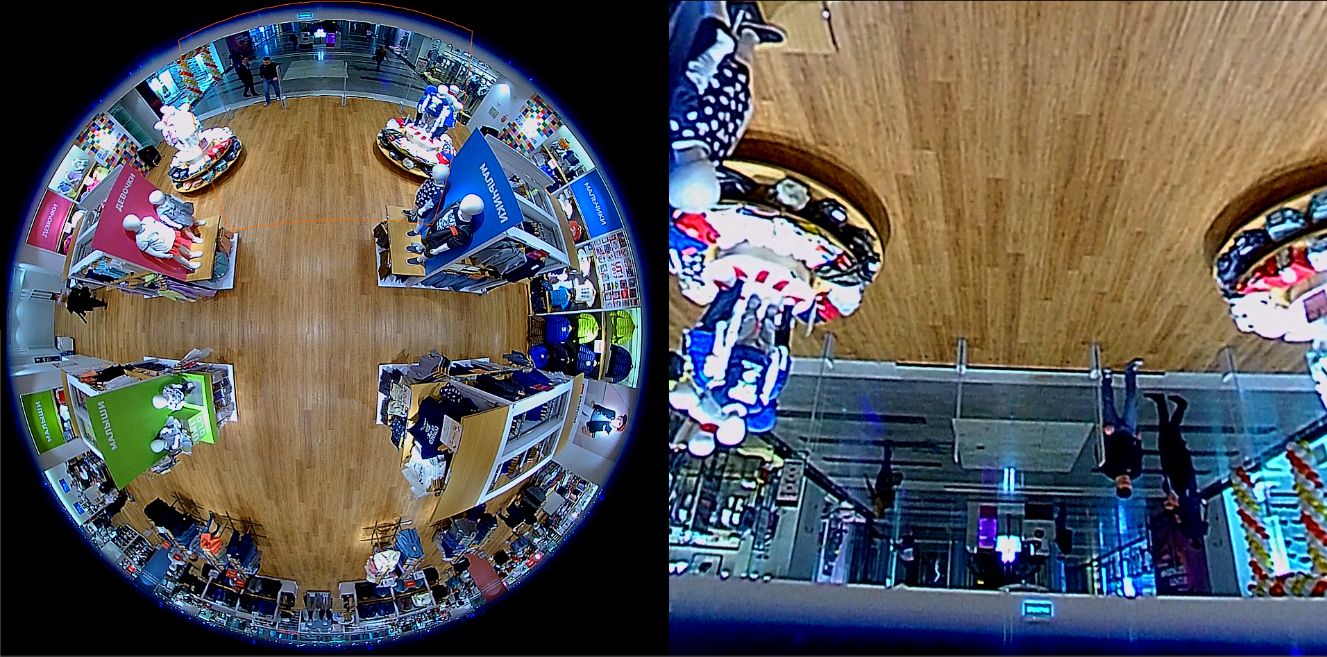

Стол-камера размещена горизонтально, обзор снизу-вверх:



Стена-камера замещена вертикально:

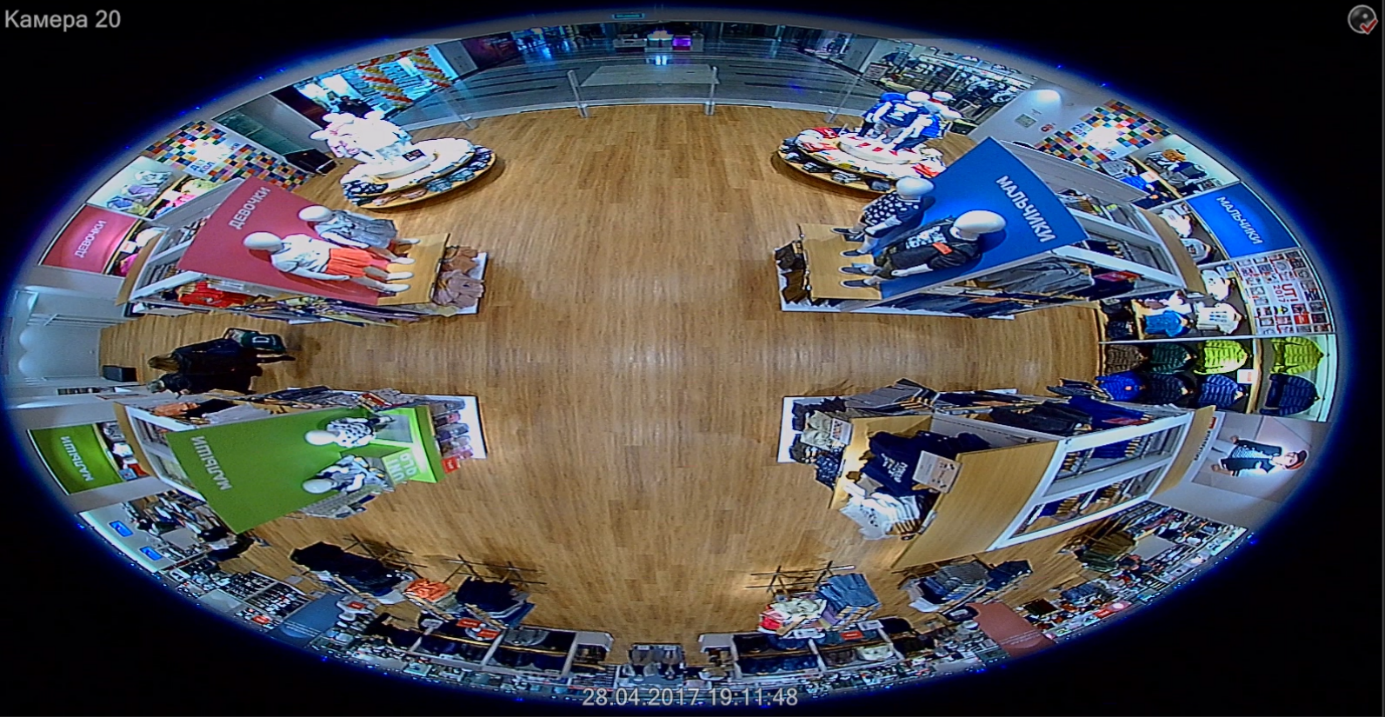

Режим «Основной вид» позволяет вернуться на начальный кадр:

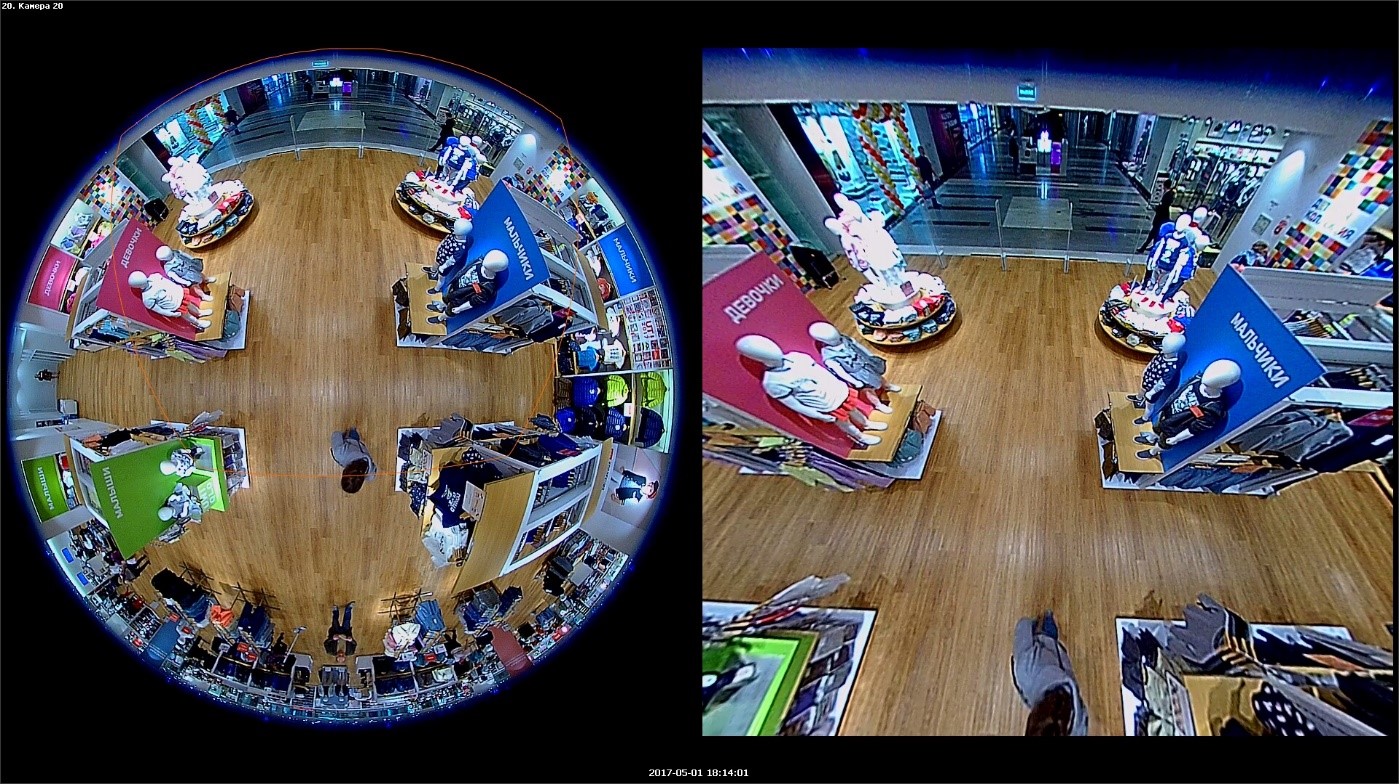

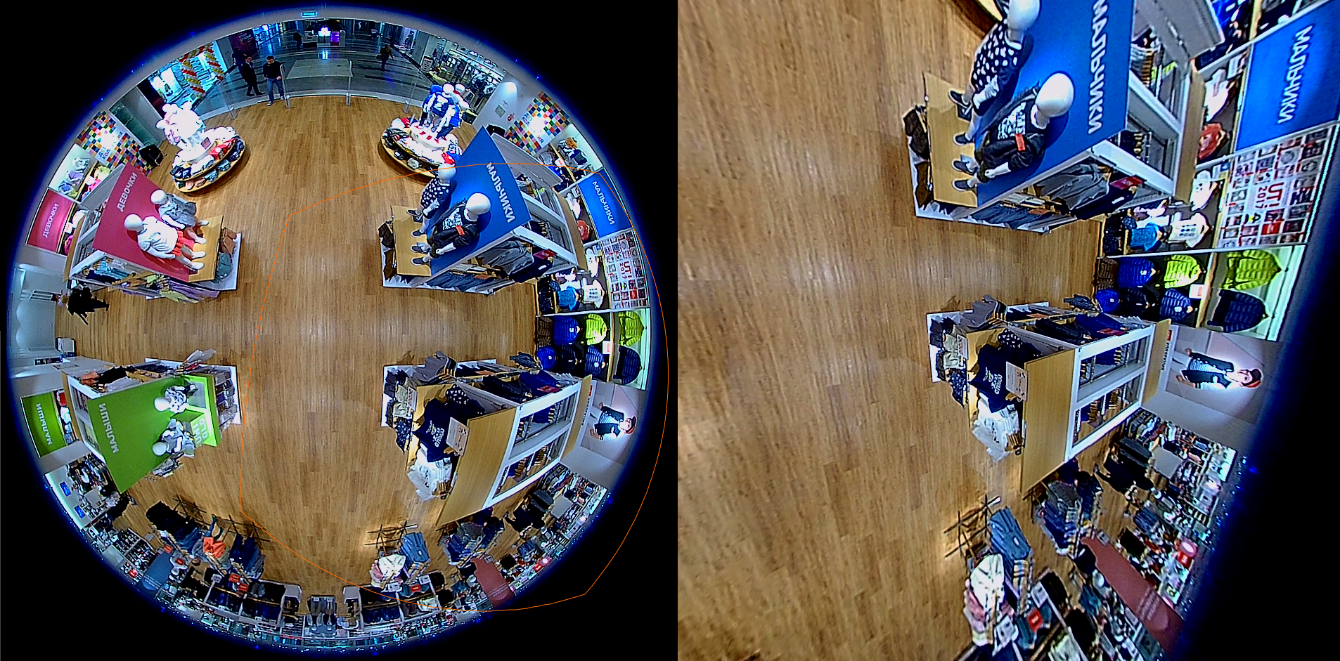

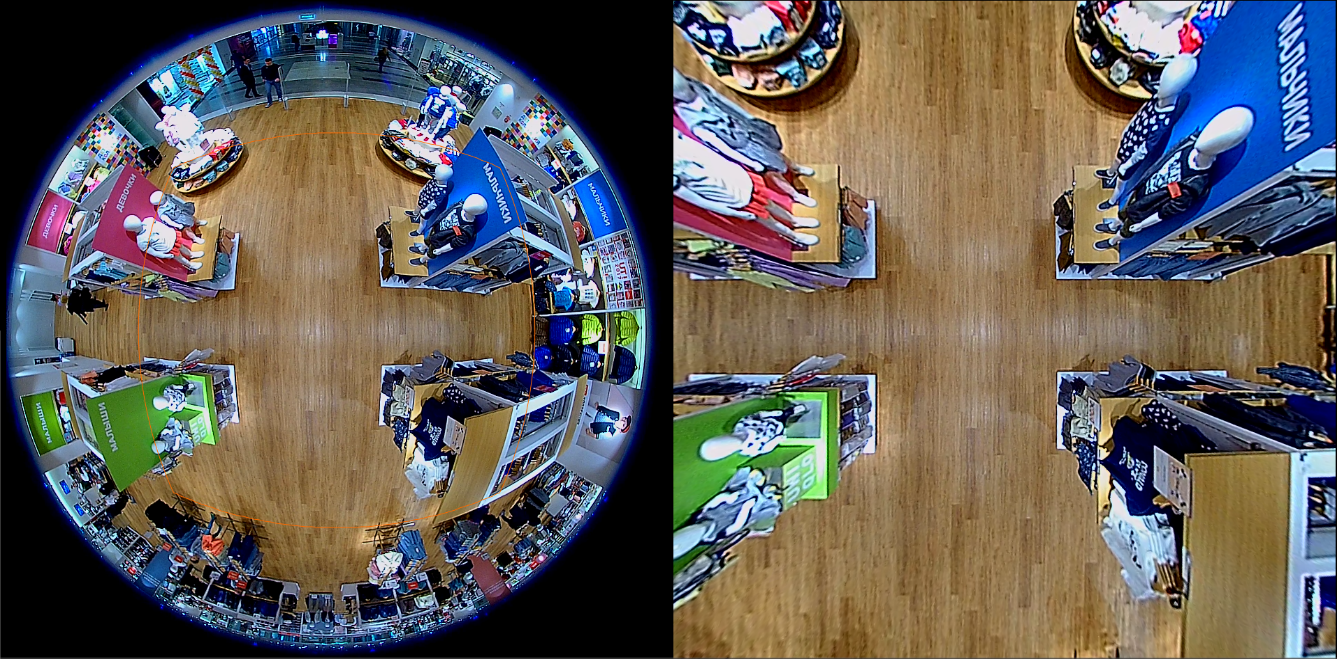

Режим «Основной + 1 панель» позволяет отобразить основной вид и один из фрагментов кадра:



В этой и последующих раскладках каждым из фрагментов кадра можно управлять в режиме ePTZ. Отображение нескольких фрагментов не приводит к увеличению битрейта, поток всегда постоянен (1 полный кадр), используются только ресурсы ПК.



Режим «Основной + 3 Панели» позволяет отобразить основной вид и три фрагмента кадра:

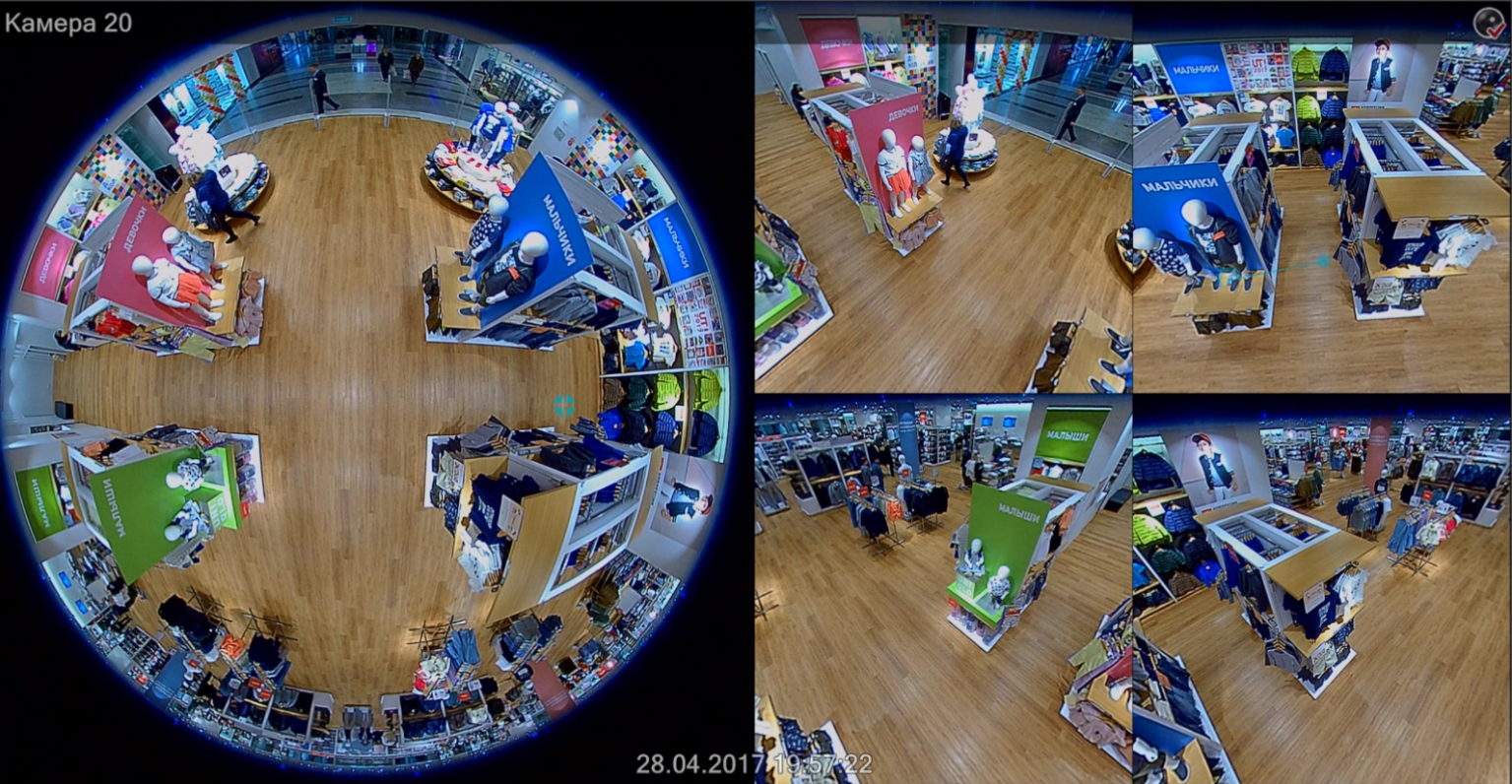

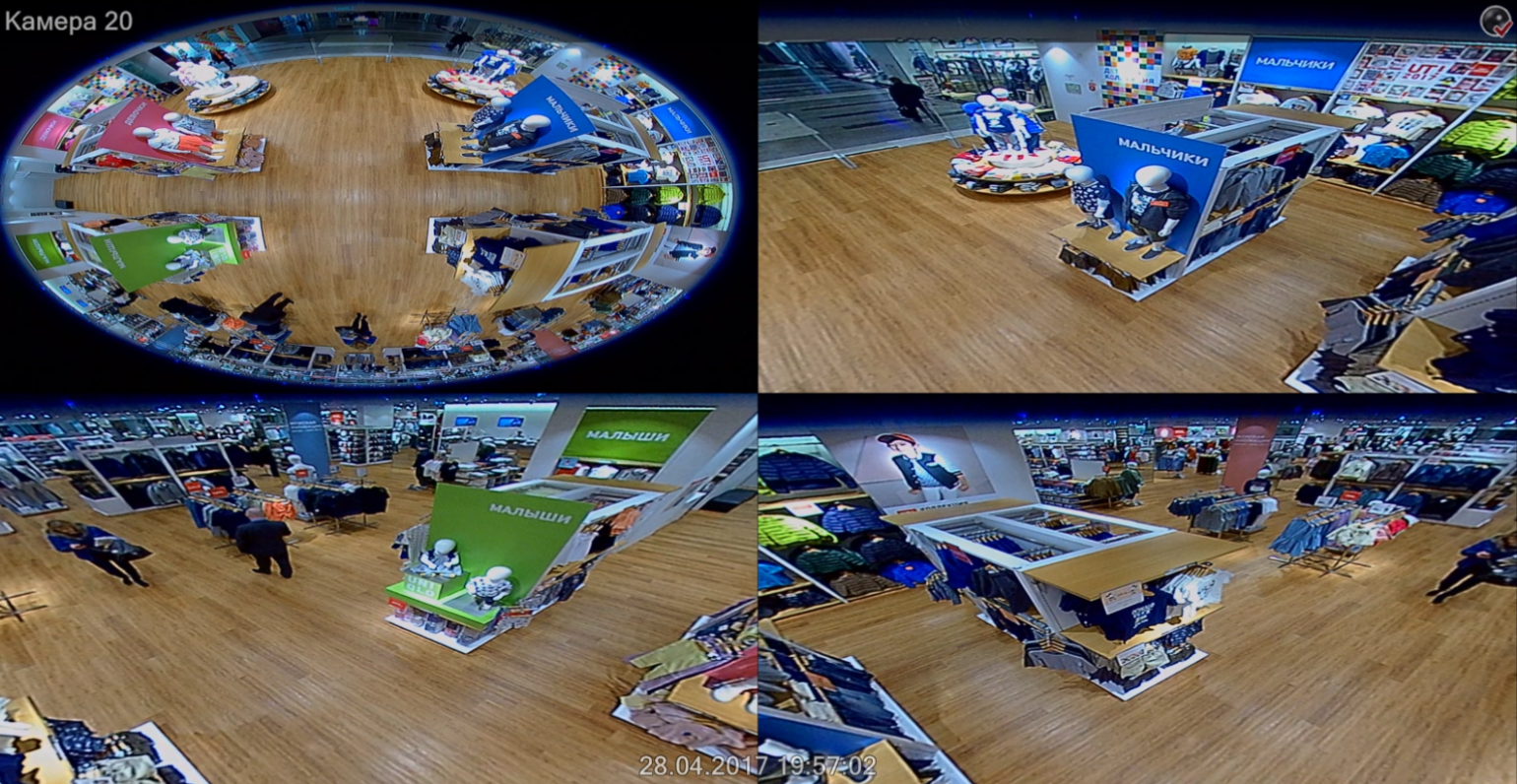

Режим «Основной + 4 Панели» позволяет отобразить основной вид и четыре фрагмента кадра:

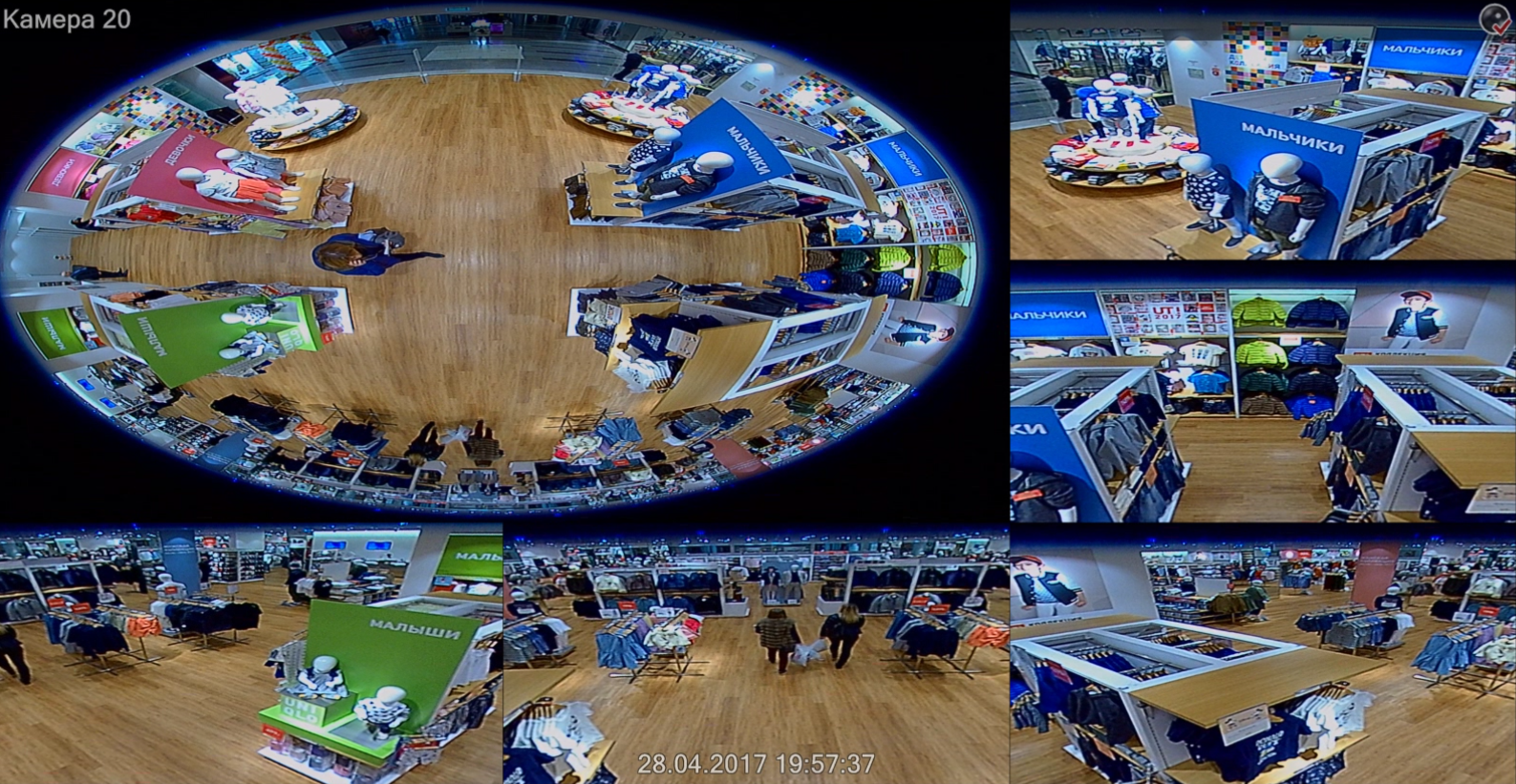

Режим «Основной + 5 Панелей» позволяет отобразить основной вид и пять фрагментов кадра:

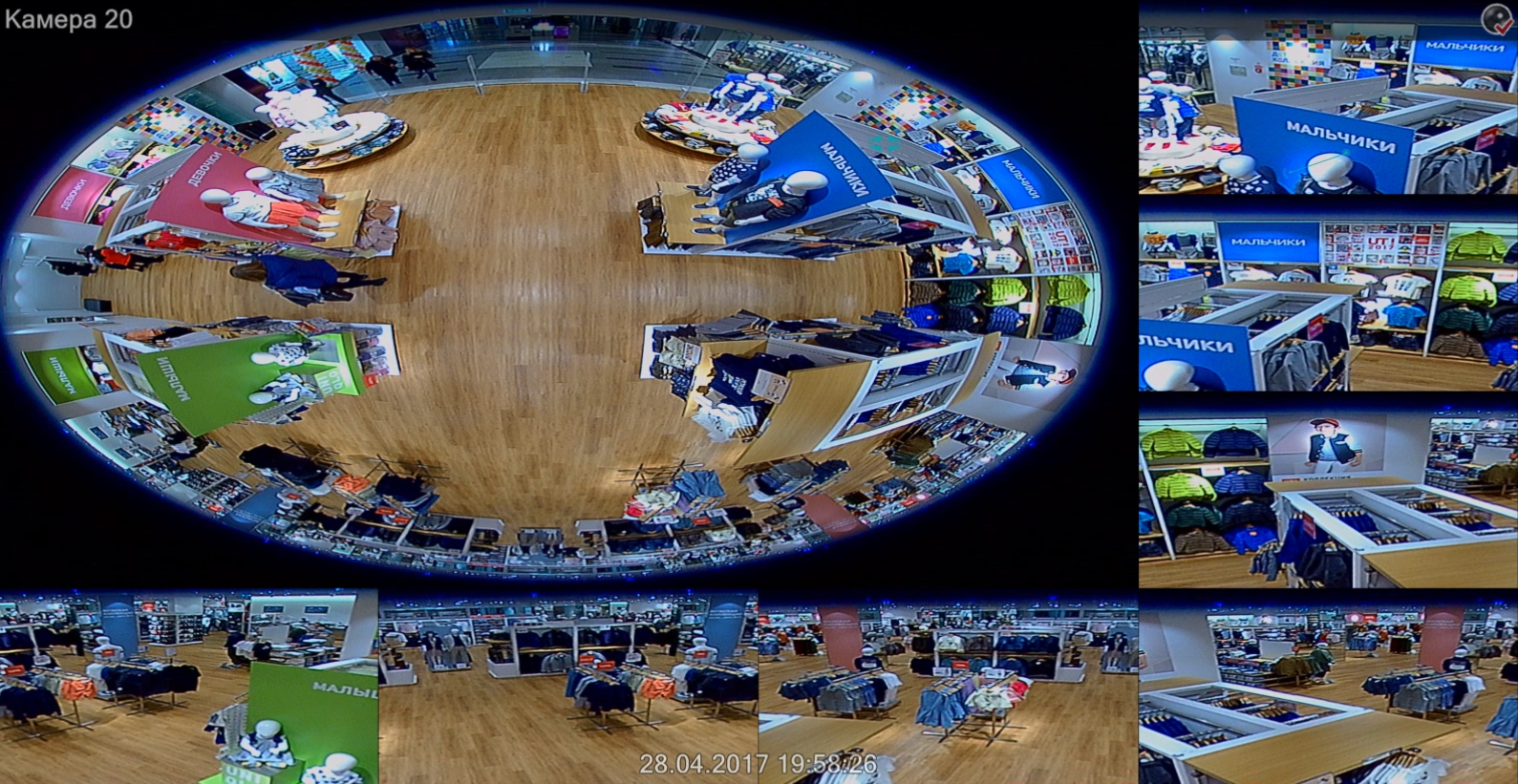

Режим «Основной + 6 Панелей» позволяет отобразить основной вид и шесть фрагментов кадра:

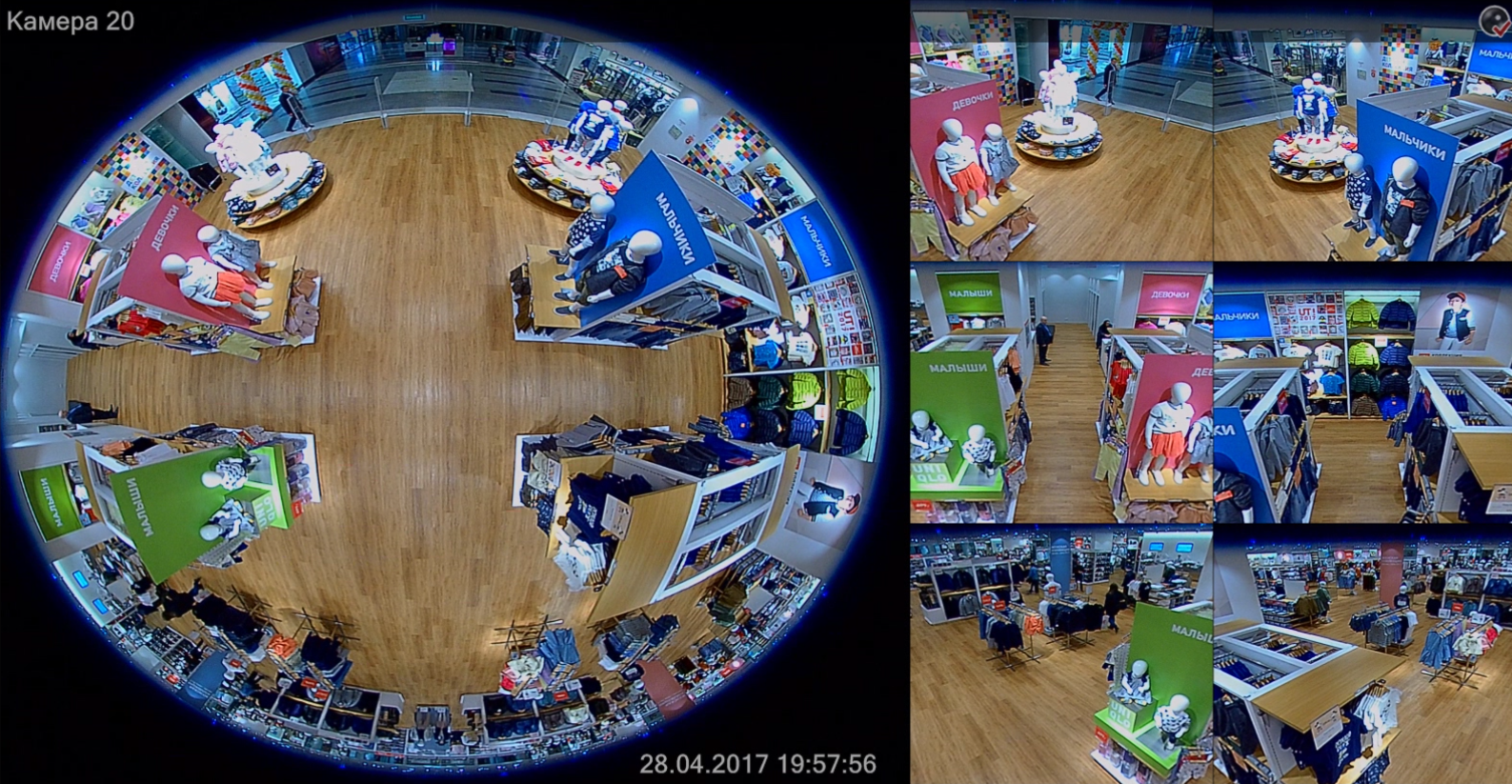

Режим «Основной + 7 Панелей» позволяет отобразить основной вид и семь фрагментов кадра:



Режим «Панорамный» позволяет отобразить развернутое панорамное изображение кадра:

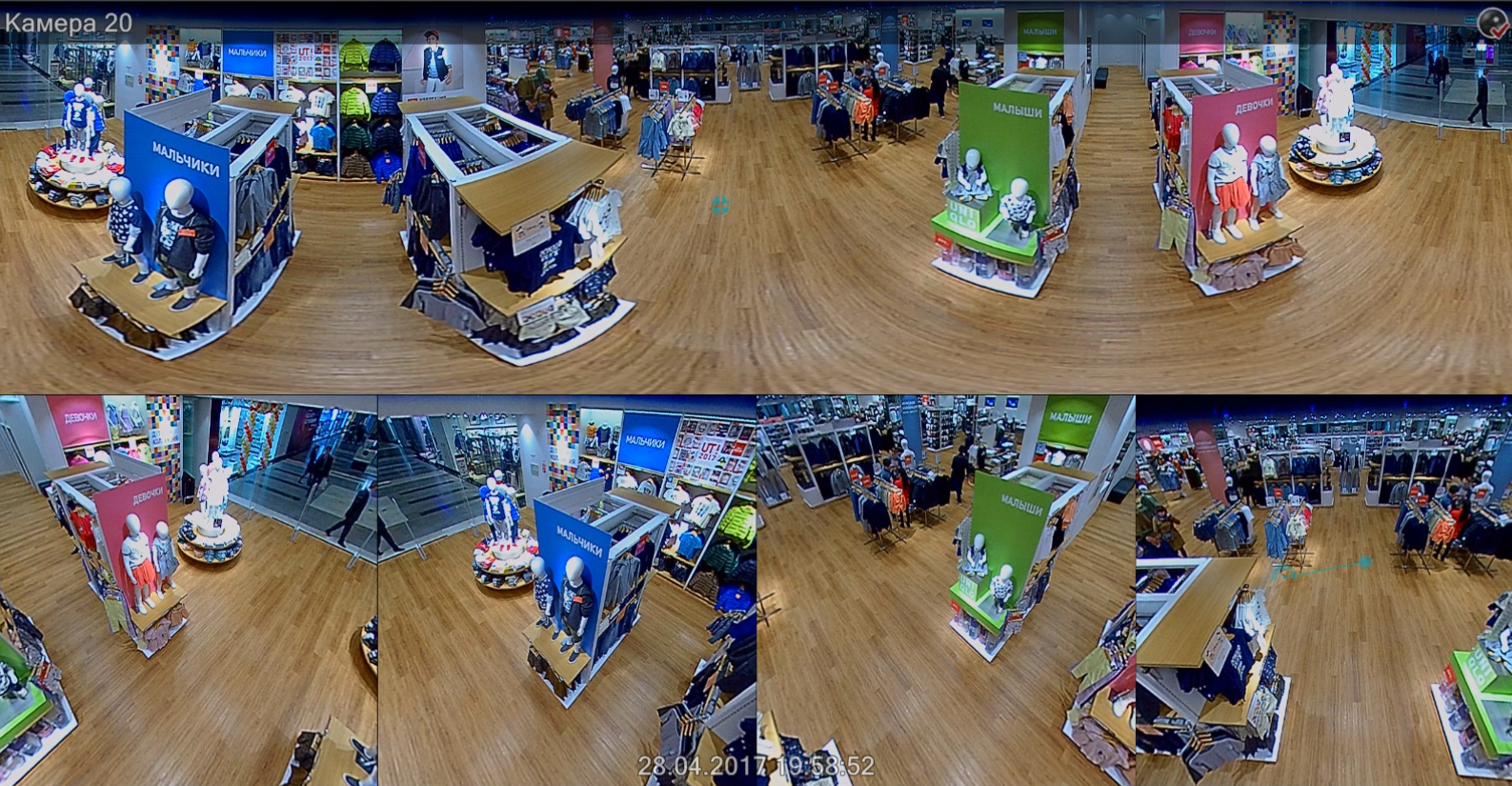

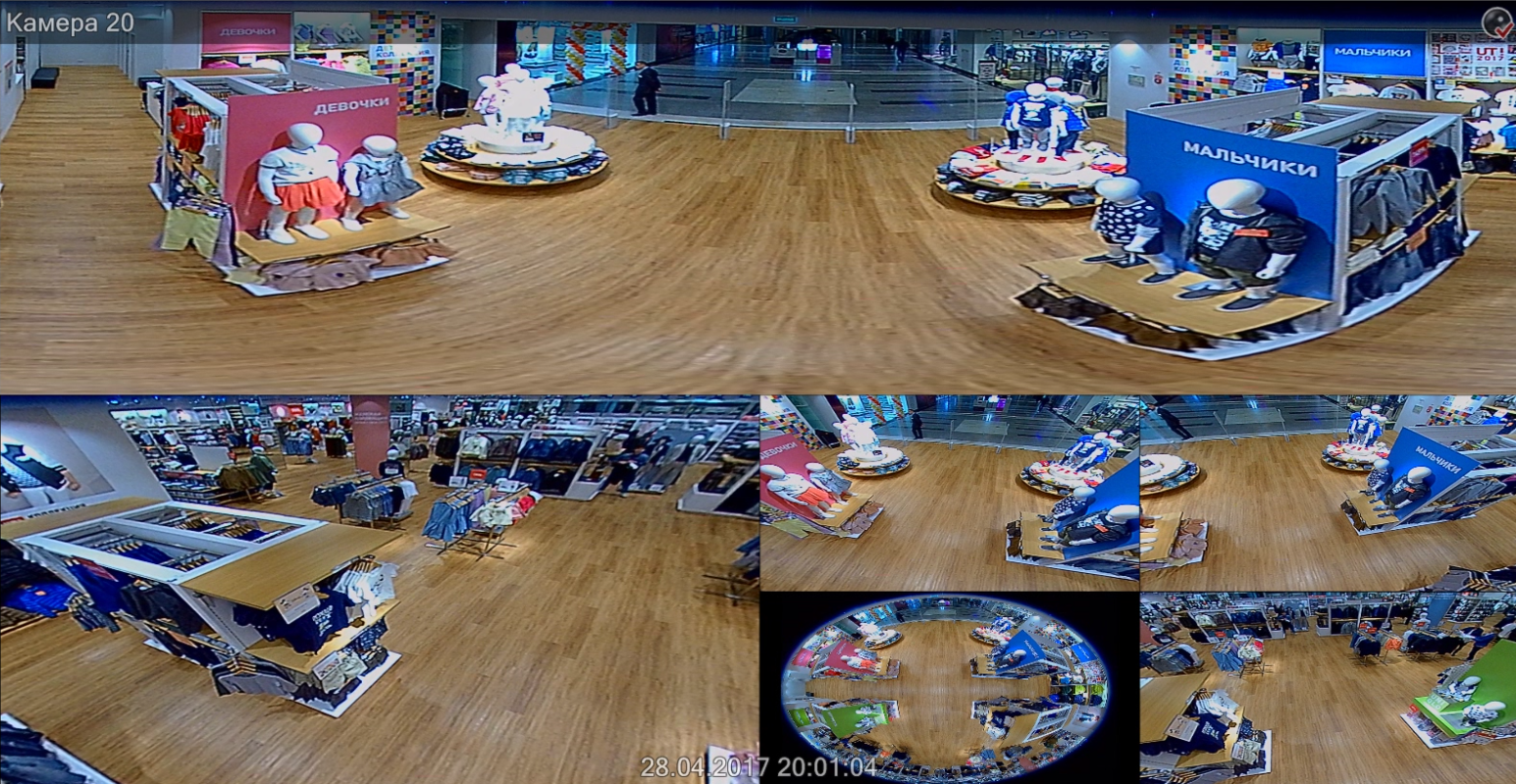

Режим «Панорманый + 4 Панели» позволяет отобразить развернутое панорамное изображение кадра и 4 фрагмента:

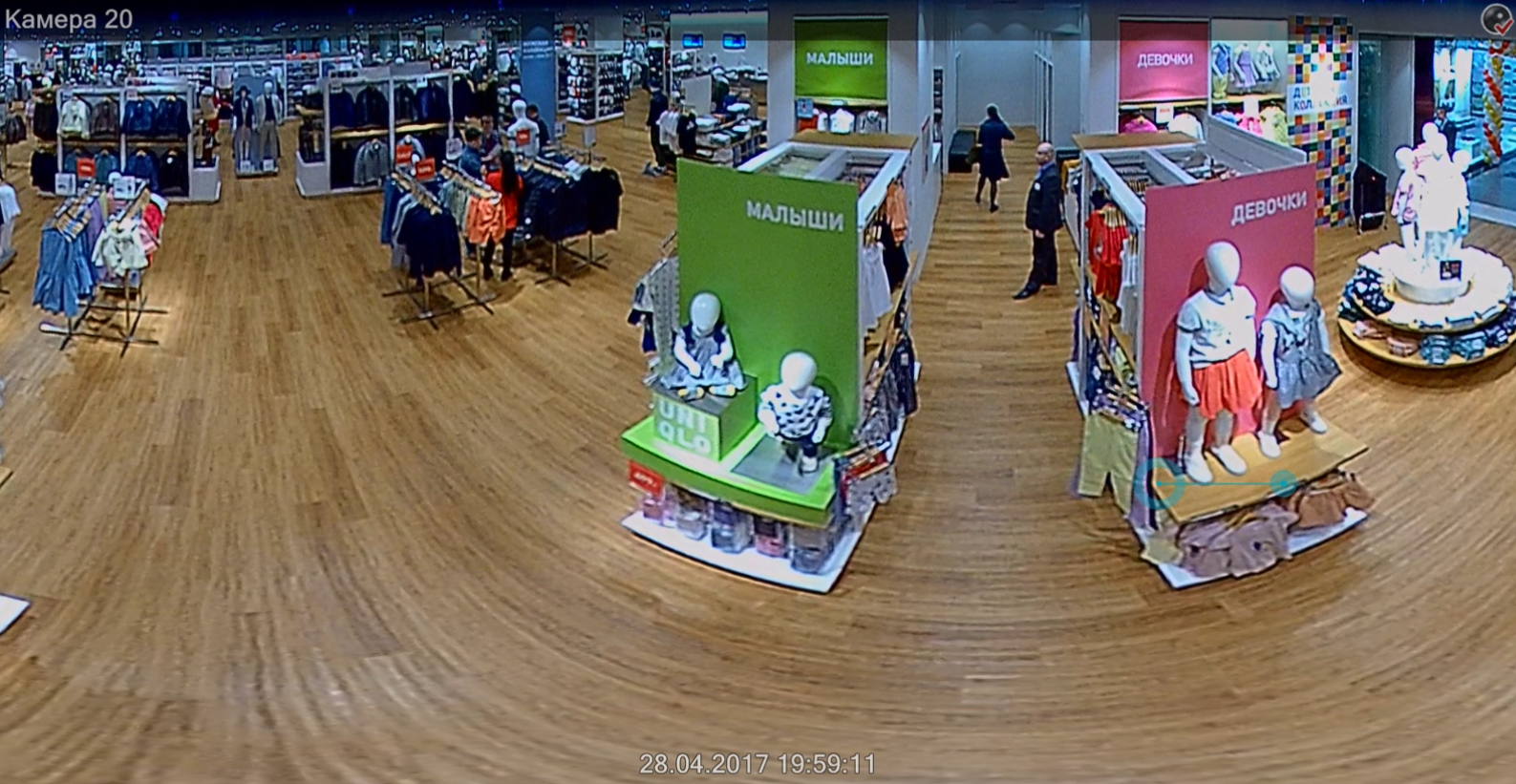

Режим «Панорманый 180» позволяет отобразить развернутое панорамное изображение половины кадра:

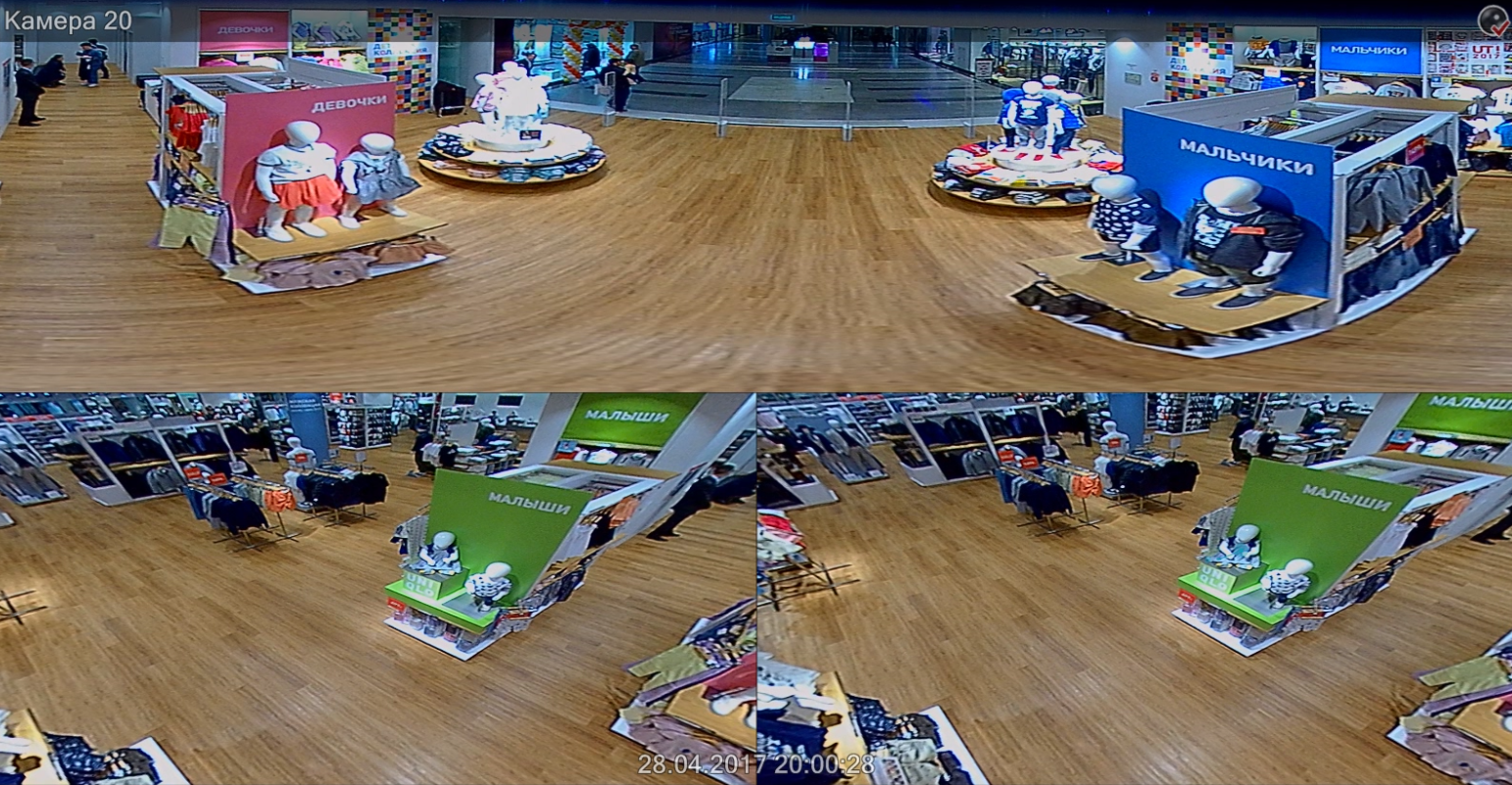

Режим «Панорманый 180 + 2 Панели» позволяет отобразить развернутое панорамное изображение половины кадра и два фрагмента:



Режим «Панорманый 180 + 5 Панелей» позволяет отобразить развернутое панорамное изображение половины кадра и пять фрагментов:



Режим «Режим выбора» позволяет наглядно выбирать отображаемый в одном из окон фрагмент кадра с помощью удерживаемого курсора мыши:

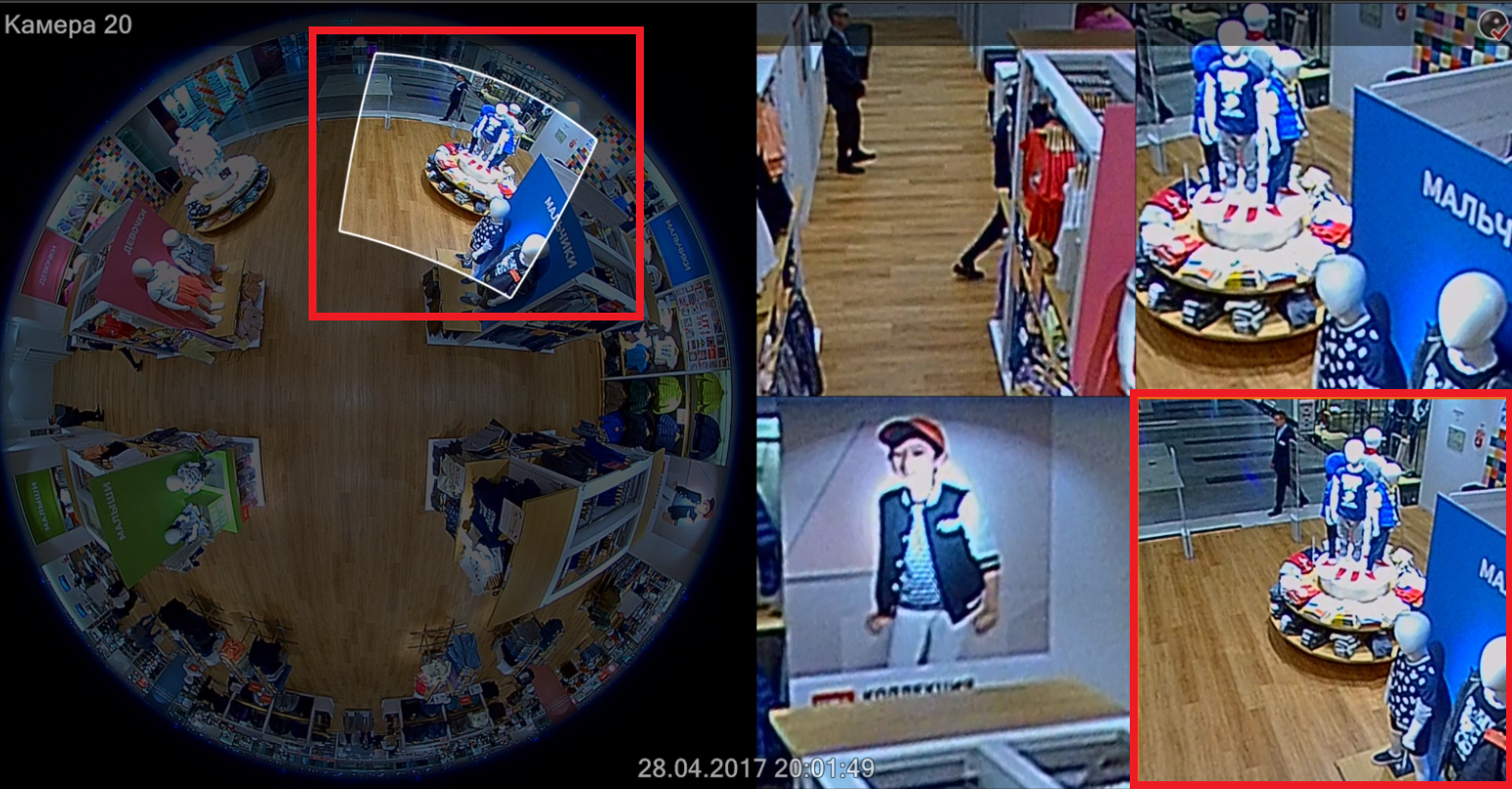

Режим «Точечный режим» позволяет наглядно выбирать отображаемый в одном из окон фрагмент кадра с помощью перемещающегося по основному кадру окна:



Режим «Перетаскивание» позволяет перемещать фрагменты кадры на другие каналы, для более удобного отображения:



Важно отметить, что при этом не увеличивается нагрузка на рабочую станцию, как если бы добавили фишай камеру на два канала.

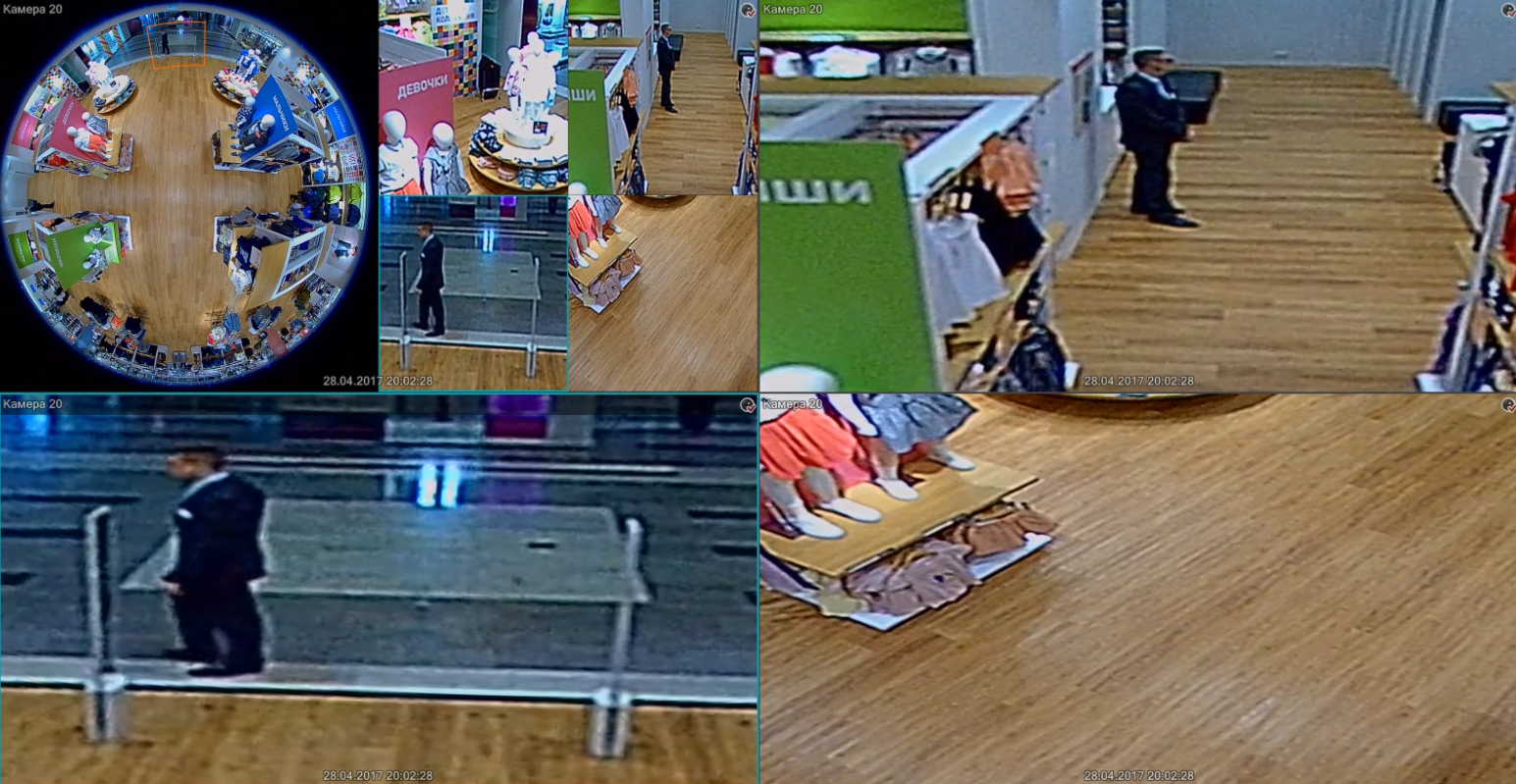

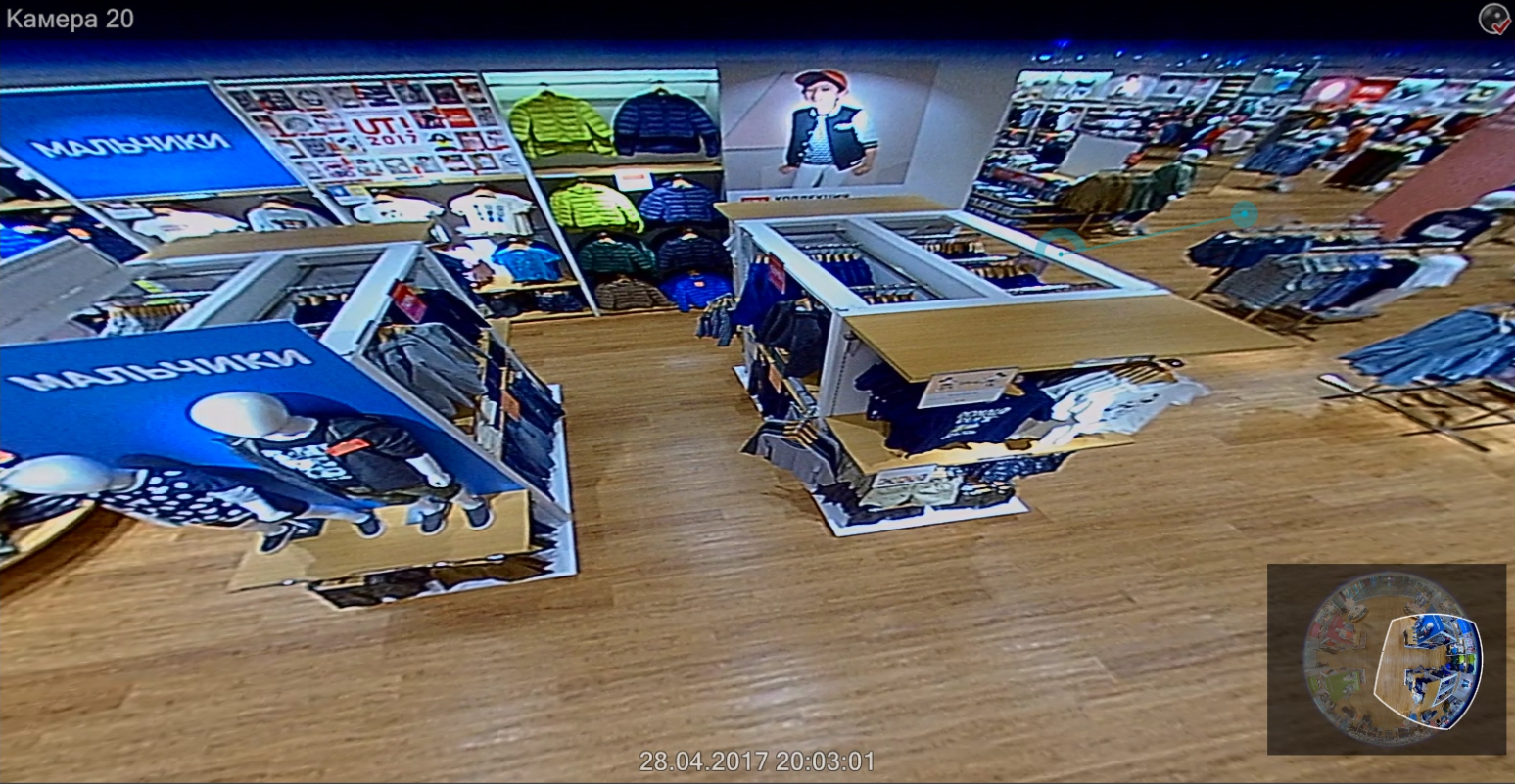

Режим «Основной PIP» позволяет отображать основной кадр в режиме картинка-в-картинке:

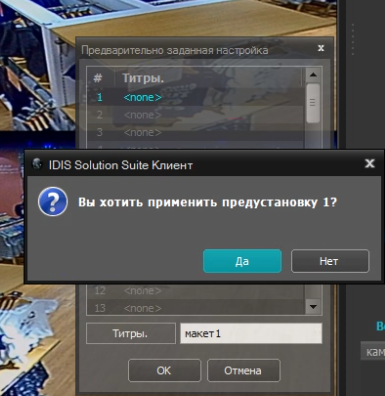

Пункты «Загрузить предварительные настройки» и «Сохранить предварительные настройки» позволяют сохранять раскладку фишай камеры в качестве пресета и автоматически восстанавливать её после закрытия:



Режим «Отображать исходное изображение» позволяет вернуться к отображению основного вида.



 4. Деварпинг после выгрузки ролика

Другой ключевой особенностью fisheye камеры IDIS DC-Y1514W является то, что после экспорта видеоролика с камеры пользователь также может применять деварпинг на любом ПК без необходимости установки дополнительного ПО.

Вид автономного файла самовоспроизведения:





Режимы просмотра:

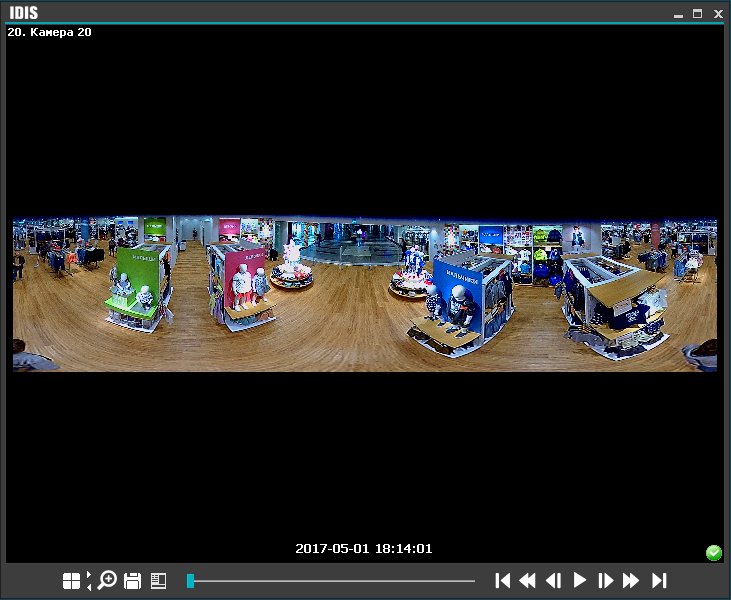

-Панорамный

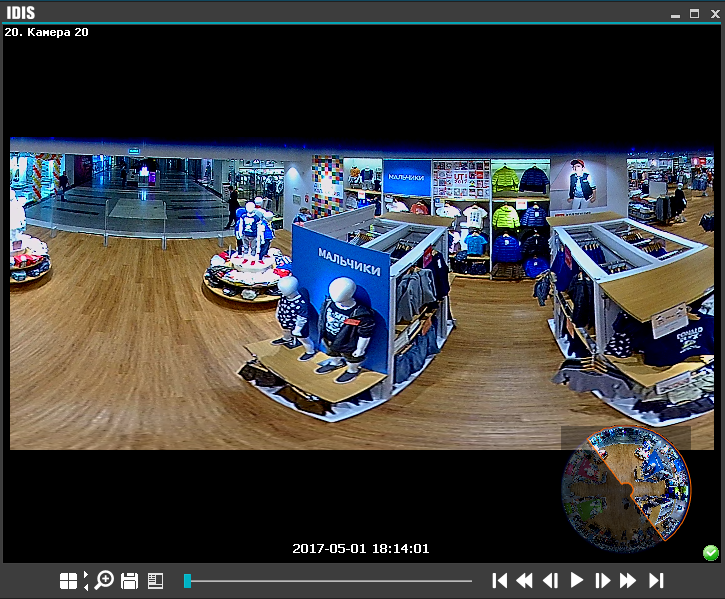

-Панорамный 180

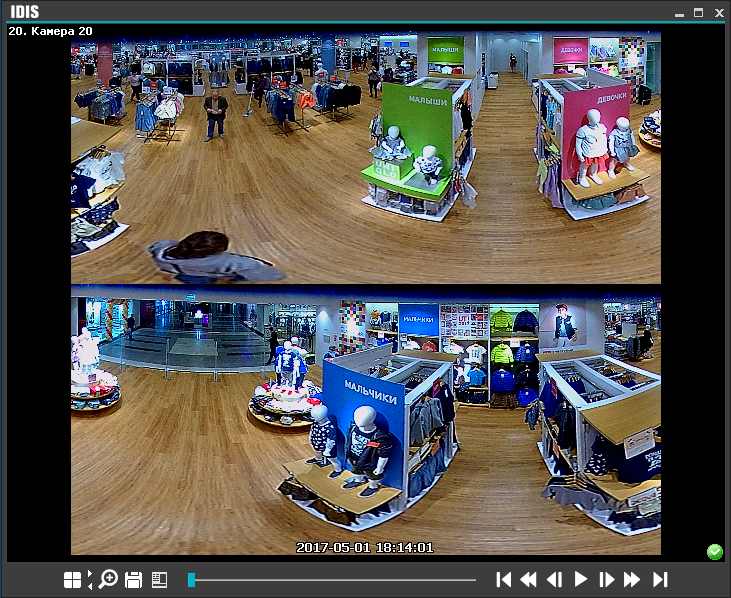

-Панорамный 180*2

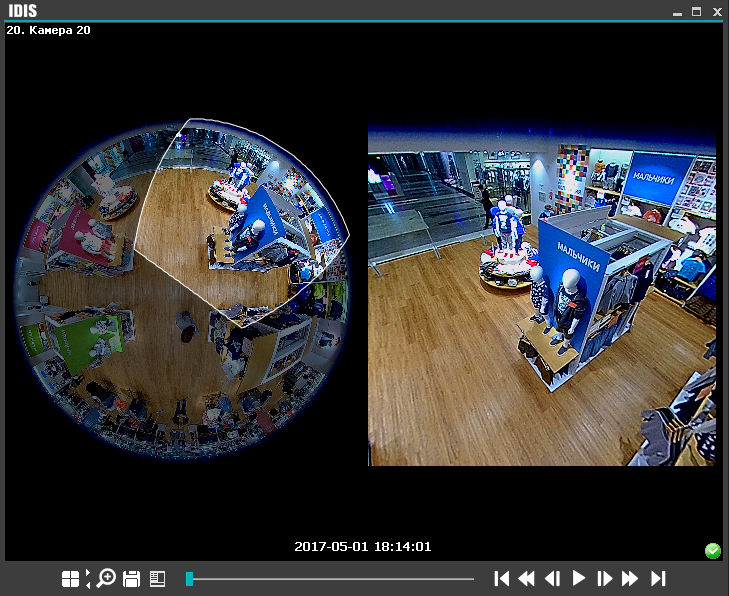

-Точечный режим



Заключение

В этой части обзора были расмотренны основы работы с данной fisheye камерой. Функционал fisheye камеры IDIS DC-Y1514W действительно удивляет своим многообразием. Огромное кол-во настраиваемых режимов деварпинга позволит заменить одной камерой DC-Y1514W порядка десяти или даже больше стандартных видеокамер. В принципе с одной fisheye камеры возможно получать до 256 фрагментов кадра. Важной отличительной особенностью являются широкие возможности деварпинга непосредственно на стороне ПО, которые может параллельно выполнять неограниченное число пользователей, что делает камеру еще более функциональной.

И все же камера не лишена недостатков. К ним можно отнести нехватку разрешения при использовании цифрового зума, также полезным решением было бы размещение на камере ИК-подсветки. Однако уже озвучено, что в скором времени на рынке появятся fisheye камеры IDIS с разрешением 8 и 12 Мп, которые также будут иметь и ИК-подсветку.
